В современном частном доме или на производстве часто возникает необходимость в использовании мощного электрооборудования. Для таких задач стандартной однофазной сети недостаточно — требуется подключение трехфазной розетки. Эта статья расскажет, зачем это нужно, как выполнить работу правильно, и какие ошибки избежать.

Thank you for reading this post, don't forget to subscribe!

Разновидности трехфазных розеток и их сферы применения

Трехфазные розетки предназначены для подключения оборудования к сетям с напряжением 380 В и выше. Их конструкция, технические характеристики и защитные свойства варьируются в зависимости от задач. Рассмотрим основные типы и области их использования.

1. По количеству контактов

4-контактные (3 фазы + заземление):
Используются для подключения трехфазного оборудования без нейтрали, например, электродвигателей. Подходят для схемы «треугольник».
- Примеры применения:промышленные станки, насосы, вентиляторы.

5-контактные (3 фазы + нейтраль + заземление):
Предназначены для систем с глухозаземленной нейтралью (схема «звезда»). Обеспечивают безопасность при работе с оборудованием, требующим разделения нуля и фазы.
- Примеры применения:строительные площадки, генераторы, мощные электроплиты.
7-контактные (3 фазы + нейтраль + 3 заземления):
Редкий тип с отдельным заземлением для каждой фазы. Применяется в специализированных европейских электроустановках.

2. По номинальному току

16 А:Для маломощных устройств (до 3.5 кВт). Например, бытовые электроплиты или небольшие станки.
32 А:Для оборудования средней мощности (до 7 кВт). Используются в мастерских, на стройплощадках.
63–125 А:Для промышленных установок (насосы, компрессоры, сварочные аппараты).

3. По степени защиты (IP)

IP44:Защита от брызг воды и пыли. Подходит для помещений с повышенной влажностью (цеха, гаражи).
IP67:Полная защита от пыли и кратковременного погружения в воду. Используется на открытых площадках, в портах, на судах.
IP20:Для сухих помещений без риска попадания влаги.

4. По типу монтажа

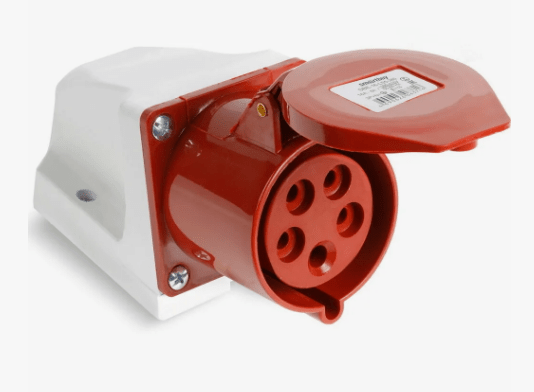

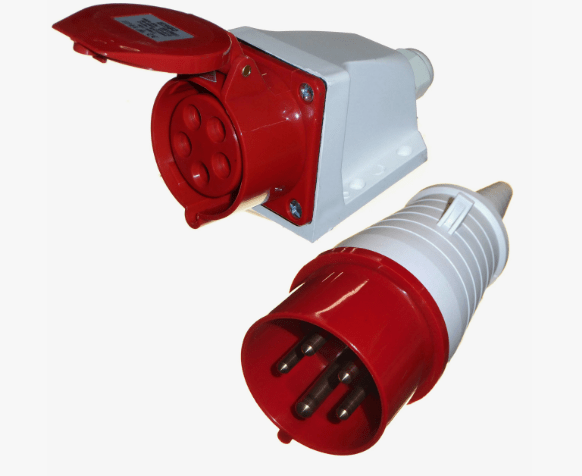

Накладные:Устанавливаются на поверхности стен. Подходят для открытой проводки в деревянных домах или промышленных объектах.

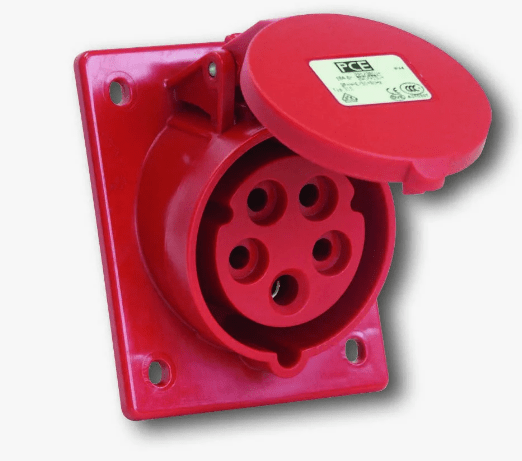

Встраиваемые:Монтируются в подрозетники. Используются в жилых и офисных помещениях со скрытой проводкой.

Переносные:Подключаются напрямую к кабелю. Применяются для временного питания оборудования на стройплощадках.

5. По стандарту IEC 60309

Стандарт определяет цветовую маркировку и конструкцию промышленных разъемов:

Красные (380–480 В):Для трехфазного оборудования на стройплощадках и в промышленности.
Синие (200–250 В):Для однофазных сетей повышенной мощности, например, в кемпингах или на яхтах.
Черные (500–690 В):Для судового оборудования и специализированной техники.

6. Специализированные розетки

С пилотным контактом:Обеспечивают безопасное отключение под нагрузкой. Используются в системах с высоким риском искрения (например, горнодобывающая промышленность).
С защитными шторками:Для детских учреждений или объектов с повышенными требованиями безопасности.

Сферы применения трехфазных розеток

Промышленность:Подключение станков, компрессоров, печей.
Строительство:Временное питание бетономешалок, сварочных аппаратов.
Судостроение и порты:Оборудование с защитой IP67.
Сельское хозяйство:Насосы для полива, системы вентиляции.
Быт:Электроплиты, котлы отопления в частных домах.

Зачем нужно подключение трехфазной розетки в частном доме?

Трехфазная сеть (380 В) обеспечивает стабильную работу мощных приборов:

Промышленные станки;
Электрические котлы отопления;
Насосы и компрессоры;
Электроплиты и духовые шкафы.

Преимущества трехфазной сети:

Равномерное распределение нагрузкимежду фазами, что снижает риск перегрева проводки.
Экономия энергииза счет более эффективного использования мощности.
Поддержка оборудования, требующего высокого пускового тока.

Если в вашем доме есть такие приборы, подключение трехфазной розетки становится необходимостью.

Способы подключения трехфазной розетки

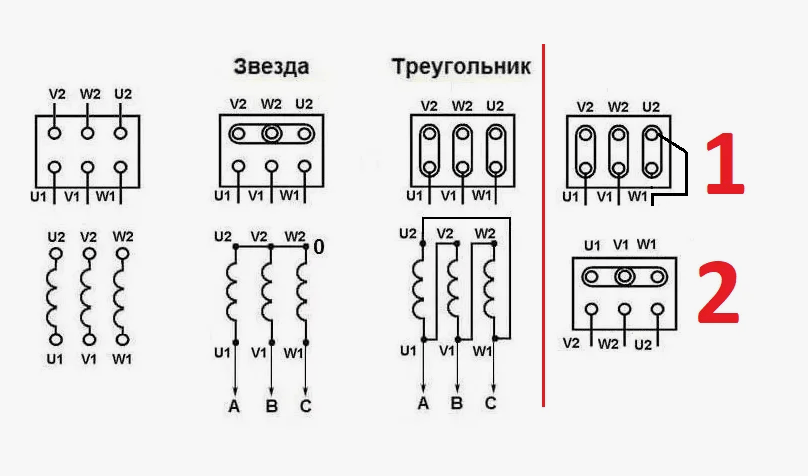

Схемы подключения: «звезда» и «треугольник»

Выбор схемы зависит от характеристик оборудования:

«Звезда»применяется для устройств на 220 В (фаза-нейтраль).
«Треугольник»— для приборов на 380 В (фаза-фаза).

Пошаговая инструкция

Подготовка инструментов:
- Индикаторная отвертка;
- Мультиметр;
- Кримпер для обжима наконечников;
- Изолента и термоусадка.
Выбор кабеля:
- Медь сечением от 4 мм² (для нагрузки до 10 кВт);
- Маркировка: 5-жильный кабель (L1, L2, L3, N, PE).
Установка розетки:
- Закрепите корпус на стене с учетом доступа для обслуживания.
Подключение проводов:
- Фазы (L1, L2, L3) — коричневый, черный, серый;
- Нейтраль (N) — синий;
- Заземление (PE) — желто-зеленый.
Тестирование:
- Проверьте мультиметром отсутствие короткого замыкания;
- Убедитесь в правильности фазировки.

Материалы для подключения трехфазной розетки

Розетки и вилки

Степень защиты:
- IP44 — для улицы или влажных помещений;
- IP20 — для сухих помещений.
Популярные бренды: ABB, Legrand, Schneider Electric.

Кабели

Медные кабели(например, ВВГнг 5×4 мм²);
Гибкие провода(ПВС) для подключения подвижного оборудования.

Защитная аппаратура

Автоматический выключатель на 25–32 А;
УЗО с током утечки 30 мА;
Дифференциальный автомат (альтернатива УЗО + автомату).

Что такое фазировка и почему она критична при подключении трехфазной розетки?

Фазировка — это правильное распределение фаз (L1, L2, L3) при подключении трехфазной розетки. Ошибка в порядке подключения фаз может привести к некорректной работе оборудования, например, обратному вращению двигателей, перегреву или поломке.

Почему фазировка так важна?

Трехфазные электродвигатели рассчитаны на вращение в определенном направлении, которое зависит от последовательности фаз.
Перепутанные фазы вызывают дисбаланс нагрузки, увеличивая износ сети.
Некорректная фазировка может привести к срабатыванию защитной автоматики или повреждению устройства.

Методы определения и проверки фазировки

1. Цветовая маркировка проводов

Согласно ПУЭ (Правила устройства электроустановок), провода должны быть промаркированы:

L1— коричневый;
L2— черный;
L3— серый;
N (нейтраль)— синий;
PE (заземление)— желто-зеленый.

Если кабель не имеет цветовой маркировки, фазы определяют инструментально.

2. Использование мультиметра

Установите мультиметр в режим измерения переменного напряжения (до 500 В).
Поочередно измерьте напряжение между каждой парой фаз:
- L1-L2 ≈ 380 В;
- L2-L3 ≈ 380 В;
- L1-L3 ≈ 380 В.
Напряжение между фазой и нейтралью (L-N) должно быть ≈ 220 В.

3. Фазоуказатель

Это специализированный прибор для определения порядка фаз. Инструкция:

Подключите три щупа фазоуказателя к клеммам розетки.
Нажмите кнопку: индикатор покажет направление вращения (по часовой стрелке — правильная фазировка).

4. Контрольная лампа или индикаторная отвертка

Для грубой проверки:
- Подключите лампу между фазой и нейтралью.
- Если лампа горит — фаза активна.
Важно!Этот метод не определяет порядок фаз, только наличие напряжения.

Последствия неправильной фазировки

Обратное вращение двигателей(например, насосов или вентиляторов).
Перекос напряженийв сети, ведущий к перегреву проводки.
Сбои в работе электроники(частотных преобразователей, контроллеров).

Как исправить ошибки фазировки?

Если двигатель вращается в обратную сторону, поменяйте местами две любые фазыв розетке.
Проверьте направление вращения после корректировки.

Советы по безопасной фазировке

Отключите питаниеперед началом работ.
Используйте инструменты с изолированными ручками.
Проверьте фазировку перед первым включением оборудования.
При работе с промышленными сетями согласуйте действия с энергоснабжающей организацией.

Типовые ошибки при подключении трехфазной розетки

Неправильная фазировка
Перепутанные фазы вызывают сбои в работе двигателей. Решение: используйте маркировку или цветовую схему.
Слабая изоляция
Приводит к короткому замыканию. Все соединения должны быть защищены термоусадкой.
Игнорирование заземления
Без PE-проводника возрастает риск поражения током.
Неверный выбор сечения кабеля
Слишком тонкий провод перегревается. Рассчитывайте нагрузку по формуле:

S=P3×U×cos⁡(ϕ)S=3×U×cos(ϕ)P

Где S — сечение (мм²), P — мощность (Вт), U — напряжение (В).

Советы экспертов по подключению трехфазной розетки

Консультация с электриком: Даже опытным мастерам стоит свериться с ПУЭ (Правила устройства электроустановок).
Используйте инструменты с изоляцией: Это снизит риск удара током.
Проверьте напряжение: Перед подключением убедитесь, что сеть обесточена.
Регулярный осмотр: Раз в год проверяйте контакты на окисление.

Вопросы и ответы

Вопрос 1: Можно ли выполнить подключение трехфазной розетки самостоятельно?
Ответ: Да, если есть опыт электромонтажных работ. Но для ввода в эксплуатацию требуется подпись профессионального электрика.

Вопрос 2: Как определить фазировку?
Ответ: Используйте мультиметр или фазоуказатель.

Вопрос 3: Что делать, если в доме нет заземления?
Ответ: Установите контур заземления — это обязательное требование безопасности.

Заключение

Подключение трехфазной розетки — задача, требующая внимания к деталям и соблюдения норм безопасности. Используйте качественные материалы, проверяйте схему подключения и не пренебрегайте помощью специалистов. Правильно установленная розетка обеспечит долгую и надежную работу вашего оборудования.
