Трансформатор тока: Незаметный страж безопасности и экономии в современном строительстве

Введение: Почему «Трансформатор тока» — Ключевой игрок на вашей строительной площадке?

Представьте себе современный дом или здание. За красивыми фасадами и комфортными интерьерами скрывается сложнейшая нервная система – электрические сети. Безопасность их эксплуатации, точный учет потребляемой энергии, защита дорогостоящего оборудования – все это невозможно без одного, часто незаметного, но критически важного устройства. Этим устройством является трансформатор тока (ТТ). На первый взгляд, это просто компактный компонент в электрощите. Но его роль фундаментальна. Если вы строите дом, реконструируете квартиру или управляете строительством коммерческого объекта, понимание принципа работы и важности трансформатора тока – это не просто техническая деталь, это вопрос безопасности, экономии и соответствия строгим нормам. Эта статья глубоко погрузит вас в мир ТТ, раскрыв его историю, устройство и незаменимую роль на каждом этапе строительства и эксплуатации здания.

Thank you for reading this post, don't forget to subscribe!

Глава 1: Что такое трансформатор тока? Основы, которые нужно знать каждому застройщику

Трансформатор тока – это специализированный тип трансформатора, предназначенный для преобразования (трансформации) переменного тока высокого значения в ток пропорционально меньшей величины, стандартизированный и безопасный для измерения и использования в цепях защиты и управления. Проще говоря, его главная задача – измерить большой ток, протекающий по мощной линии (например, вводному кабелю всего дома), и представить его в виде малого, пропорционального тока, который можно безопасно и точно подать на измерительные приборы (счетчики электроэнергии) и устройства релейной защиты (автоматы, УЗО, дифавтоматы).

Ключевые принципы работы трансформатора тока

1. Принцип электромагнитной индукции:Как и любой трансформатор, ТТ работает на основе явления, открытого Фарадеем. Переменный ток в первичной обмотке создает переменный магнитный поток в магнитопроводе.
2. Первичная обмотка:Это обычно мощный проводник (шина или кабель большого сечения), по которому протекает измеряемый ток (I1). В некоторых типах ТТ первичная обмотка может быть просто отверстием, через которое пропускается сам проводник (шина).
3. Магнитопровод (сердечник):Изготавливается из специальной электротехнической стали или нанокристаллических сплавов. Его задача – эффективно сконцентрировать магнитный поток, созданный первичным током.
4. Вторичная обмотка:Состоит из большого числа витков тонкого изолированного провода. Под действием переменного магнитного потока в ней наводится пропорционально меньший ток (I2).
5. Коэффициент трансформации (Kтт):Это основная характеристика ТТ. Он показывает, во сколько раз трансформатор тока уменьшает измеряемый ток. Выражается как отношение номинального первичного тока к номинальному вторичному току (например, 100/5 А, 200/5 А, 300/5 А). Если I1 = 100 А, а Kтт = 100/5 = 20, то во вторичной цепи будет протекать I2 = 100 А / 20 = 5 А. Этот стандартный вторичный ток (чаще всего 5А или 1А) и подается на приборы.
6. Важнейшее требование: Замкнутая вторичная цепь!Трансформатор тока НИКОГДА не должен работать с разомкнутой вторичной обмоткой! Это крайне опасно. При размыкании цепи вторичной обмотки ток I2 падает до нуля, но ток I1 в первичной цепи (например, от всего дома) продолжает течь. Это приводит к тому, что весь магнитный поток, который раньше компенсировался потоком от вторичного тока, теперь действует только от первичной обмотки. Магнитопровод насыщается, и на выводах разомкнутой вторичной обмотки возникает опасно высокое напряжение (тысячи вольт!), способное убить человека, повредить изоляцию и вызвать пожар. Поэтому клеммы вторичной обмотки ТТ либо должны быть постоянно замкнуты накоротко специальной перемычкой (если не подключены к прибору), либо должны быть надежно подключены к низкоомной цепи измерительного прибора или реле.

Глава 2: От идеи до стандарта: История изобретения трансформатора тока

История трансформатора тока неразрывно связана с развитием электроэнергетики в целом и необходимостью контроля и безопасности растущих мощностей.

• Предпосылки (1830-1880-е):Открытие Майклом Фарадеем закона электромагнитной индукции (1831 г.) заложило теоретическую основу для всех трансформаторов. Первые силовые трансформаторы (переменного тока) появились в 1880-х годах (Отис Блати, Микша Дери, Кароли Циперновский, Людвиг Голард, Джон Гиббс). Параллельно возникла острая потребность измерять большие токи в линиях электропередач и на промышленных установках. Существовавшие амперметры не могли напрямую работать с токами в сотни и тысячи ампер.
• Первые практические решения (конец XIX века):Идея использовать трансформатор для измерения больших токов витала в воздухе. Принято считать, что один из первых практических трансформатор тока был создан венгерским инженером Отто Титусом Блати (тем самым, кто участвовал в разработке силового трансформатора) примерно в 1889 году. Его устройство уже использовало замкнутый магнитопровод и принцип пропорционального преобразования тока.
• Развитие и стандартизация (начало XX века):Первые десятилетия XX века стали временем бурного развития конструкций ТТ. Разрабатывались различные типы магнитопроводов (стержневые, тороидальные, броневые), изоляционных материалов (фарфор, бакелит, позже эпоксидные смолы), уточнялись классы точности. Появилась четкая дифференциация на измерительные ТТ (для счетчиков) и защитные ТТ (для релейной защиты), имеющие разные требования к поведению при токах, многократно превышающих номинальный (например, при коротком замыкании). Установился стандарт на вторичные токи – 5А стал доминирующим в большинстве стран, включая Россию, позже получил распространение и 1А, особенно в высоковольтных системах.
• Современная эпоха (середина XX века — наши дни):Развитие материаловедения привело к созданию высококачественных электротехнических сталей, а затем и нанокристаллических и аморфных сплавов для магнитопроводов, значительно улучшивших точность и уменьшивших габариты ТТ. Широкое распространение получили трансформаторы тока проходного типа (шинные, для установки на шину) и разъемные (удобные для монтажа без отключения линии). Появление цифровых счетчиков электроэнергии и микропроцессорных терминалов релейной защиты предъявило новые требования к ТТ, но основной принцип их работы остался неизменным. Современные ТТ – это высокоточные и надежные устройства, без которых немыслима ни одна распределительная сеть, от ЛЭП до квартирного щитка.

Глава 3: Заглядывая внутрь: Конструкция и типы трансформаторов тока

Современный трансформатор тока – это тщательно спроектированное устройство. Рассмотрим его основные компоненты и классификацию, актуальную для строительной сферы.

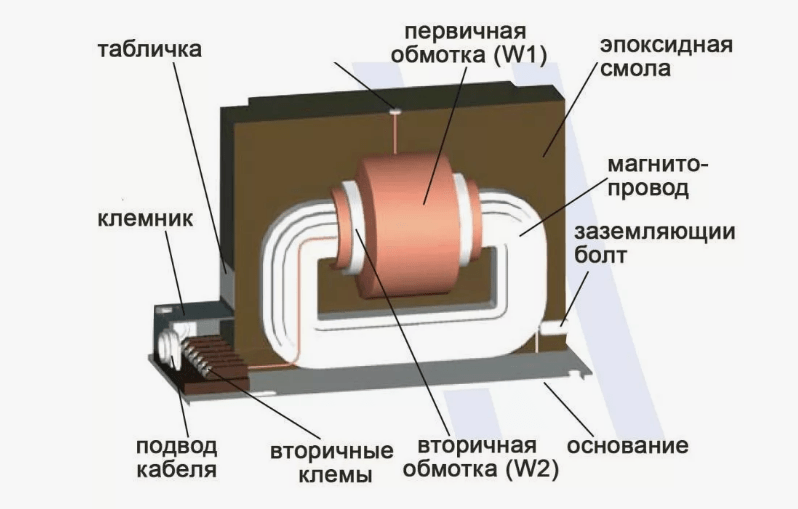

Основные конструктивные элементы ТТ

1. Магнитопровод (сердечник):Сердце ТТ. Изготавливается из листовой электротехнической стали (для измерительных ТТ и некоторых защитных) или из нанокристаллических/аморфных сплавов (особенно для защитных ТТ, требующих высокой точности в широком диапазоне перегрузок). Форма – тороидальная (бублик), броневая или стержневая. Чем качественнее материал и сборка сердечника, тем выше точность ТТ и меньше его габариты.
2. Первичная обмотка:
   • Для Катушечных ТТ:Изолированный провод большого сечения, намотанный на сердечник или пропущенный через него. Используется при относительно небольших номинальных токах.
   • Для Шинных (Проходных) ТТ:Представляет собой окно (отверстие) в корпусе, через которое пропускается силовая шина распределительного устройства. Сам шина и является первичной обмоткой. Наиболее распространенный тип в современных вводно-распределительных устройствах (ВРУ, ГРЩ) домов и зданий.
   • Для Разъемных (Удлинительных) ТТ:Состоит из двух половинок магнитопровода, которые защелкиваются вокруг проводника (кабеля или шины) без необходимости его разрыва. Очень удобны для монтажа и модернизации.
3. Вторичная обмотка:Многожильный изолированный провод (медный или алюминиевый), намотанный на магнитопровод равномерно по всей его длине. Число витков (w2) определяет коэффициент трансформации (Kтт = I1ном / I2ном ≈ w2 / w1, где w1 – условное число витков первичной обмотки, обычно 1 для шинных и разъемных ТТ). Выводы вторичной обмотки маркируются (И1, И2 – устаревшая маркировка; S1, S2 – современная по ГОСТ).
4. Изоляция:Критически важный элемент, обеспечивающий безопасность и долговечность. Типы изоляции:
   • Литая (Эпоксидная):Наиболее распространена для ТТ до 1000В. Обмотки и сердечник заливаются компаундом на основе эпоксидной смолы. Обеспечивает высокую механическую прочность, влаго- и пылезащищенность. ТТ в такой изоляции часто называют «литыми».
   • Термопластичная:Используется в некоторых разъемных моделях.
   • Фарфоровая/Керамическая:Применялась в старых ТТ и во ВН-оборудовании.
   • Масляная:Для мощных высоковольтных ТТ.
5. Корпус/основание:Защищает внутренние элементы, обеспечивает крепление ТТ на монтажную панель или шину (DIN-рейку). Имеет отверстие (для шинных/проходных) или клеммы для подключения первичного проводника (для катушечных). Обязательно имеет маркировку с основными параметрами.
6. Клеммная колодка:Для подключения вторичных цепей (проводов к счетчику или реле). Должна иметь надежную защиту от случайного прикосновения.

Классификация трансформаторов тока (применительно к строительству):

1.По Назначению

• • Измерительные:Предназначены для точного преобразования тока в диапазоне, близком к номинальному (обычно 5-120% Iном), для подачи на счетчики электроэнергии. Имеют высокий класс точности (0.5, 0.5S, 0.2, 0.2S). Классы «S» (Special) обеспечивают повышенную точность при малых нагрузках (1% Iном). Трансформатор тока для счетчика – это всегда измерительный.
  • Защитные:Предназначены для работы в широком диапазоне токов, вплоть до токов короткого замыкания (КЗ), которые в десятки раз превышают номинальный ток. Главное – передать информацию о наличии и примерной величине аварийного тока на реле защиты, чтобы оно быстро отключило поврежденный участок. Классы точности обозначаются буквой (5P, 10P) и цифрой, указывающей предельную погрешность в % при заданной кратности тока КЗ. Могут иметь несколько групп вторичных обмоток: одни для защиты, другие для учета.
  • Промежуточные:Используются в цепях релейной защиты для выравнивания токов в дифференциальных схемах, гальванической развязки и т.д. В бытовом строительстве встречаются редко.

2.По типу установки:

Проходные (Шинные):Устанавливаются путем пропускания силовой шины через их окно. Стандарт для монтажа в ячейках ВРУ/ГРЩ на вводах и отходящих линиях. Доминирующий тип в строительстве.

Опорные:Крепятся на ровную поверхность (панель), имеют собственные клеммы для подключения первичного проводника. Чаще встречаются в старом жилом фонде или в специфических промышленных щитах.

Разъемные (Удлинительные):Состоят из двух частей, замыкающихся вокруг проводника без его разрыва. Идеальны для модернизации, установки на кабели, где сложно обеспечить разрыв. Все чаще используются в этажных и квартирных щитах для учета.

Встроенные:Конструктивно входят в состав другого оборудования (выключателей, силовых разъединителей).

3.По коэффициенту трансформации (Kтт)

Выбирается исходя из максимального расчетного тока нагрузки цепи. Стандартные ряды: 5/5, 10/5, 15/5, 20/5, 30/5, 40/5, 50/5, 75/5, 100/5, 150/5, 200/5, 300/5, 400/5, 500/5, 600/5, 750/5, 1000/5 А и т.д. Для вторичного тока 1А значения будут аналогичными (100/1, 200/1 и т.д.).

4.По классу точности

Как уже упоминалось: 0.2, 0.2S, 0.5, 0.5S – для учета; 5P, 10P – для защиты. Цифра обозначает максимально допустимую погрешность в процентах при номинальном токе.

5.По номинальной нагрузке (мощности) вторичной цепи (В Вольт-Амперах — ВА)

Важнейший параметр! Определяет, какую суммарную нагрузку (сопротивление проводов и приборов) можно подключить к вторичной обмотке ТТ без превышения допустимой погрешности. Стандартные значения: 1, 2.5, 5, 7.5, 10, 15, 20, 30 ВА. Неправильный выбор приводит к искажениям в учете или неправильной работе защиты. Для счетчиков обычно достаточно 5-7.5 ВА, для некоторых реле может требоваться больше.

Глава 4: Трансформатор тока в действии: Практическое применение при строительстве дома

Теперь перейдем к самому важному для застройщика: где, как и зачем трансформатор тока используется при строительстве и оснащении дома электричеством.

1. Организация коммерческого учета электроэнергии (главнейшая функция!)

• Вводные устройства (ВУ, ВРУ, ГРЩ):Это точка входа электроэнергии от сети (от ТП или ЛЭП) в дом/здание. Здесь устанавливаются главные трансформаторы тока на каждой вводной линии (фазах). Их задача – преобразовать большой ток всего здания (десятки, сотни, тысячи ампер) в стандартный малый ток (5А), который подается на трехфазный счетчик трансформаторного включения. Без ТТ прямое подключение счетчика к таким токам невозможно и опасно.
• Этажные распределительные щиты (ЭРЩ):В многоквартирных домах ТТ могут устанавливаться на отходящих линиях к каждой квартире (особенно если квартиры имеют большую нагрузку или питаются по трехфазной схеме) для поквартирного учета. Чаще используются разъемные модели для удобства монтажа на кабели.
• Квартирные щитки (ЩК):В современных квартирах с мощными электроплитами, кондиционерами, теплыми полами (суммарно > 50-60 кВт) также может применяться однофазный или трехфазный учет через трансформатор тока.
• Учет потребления отдельных потребителей:При строительстве коттеджей с мастерскими, гостевыми домиками, бассейнами, мощными системами отопления (электрокотлы, тепловые насосы) или при сдаче части дома в аренду, часто ставят отдельные ТТ и счетчики на эти ответвления для точного учета и контроля затрат.
• Преимущества учета через ТТ:
  • Безопасность:Счетчик работает с малыми токами (5А), изолирован от высоковольтных цепей.
  • Возможность учета больших мощностей:Любые токи, доступные современным ТТ (до десятков тысяч ампер).
  • Унификация счетчиков:Счетчики трансформаторного включения универсальны и работают с разными Kтт.
  • Гибкость:Легко заменить счетчик или ТТ при модернизации или изменении нагрузки.
  • Точность:Современные измерительные ТТ обеспечивают высокую точность учета.

2. Обеспечение селективности и надежности релейной защиты

• Защита вводных линий и основных фидеров:Трансформаторы тока (защитные) устанавливаются на вводах и отходящих линиях в ГРЩ/ВРУ. Они подают ток на устройства релейной защиты (автоматические выключатели с электронными расцепителями, специализированные реле). Эти устройства анализируют ток:
  • Защита от перегрузки:Отключают линию при длительном превышении тока сверх номинала (предотвращают перегрев кабелей).
  • Защита от короткого замыкания (КЗ):Мгновенно отключают линию при возникновении КЗ (токи в сотни/тысячи ампер), минимизируя повреждения оборудования и риск пожара.
  • Селективность (избирательность):Правильно настроенная защита с ТТ обеспечивает отключение только аварийного участка, а не всего дома. Например, при КЗ в розетке на кухне отключится только группа розеток кухни или автомат кухни, а не вводной автомат всего дома. Это достигается настройкой уставок срабатывания защиты по току и времени на разных уровнях (ввод, этаж, квартира, группа).
• Дифференциальная защита (требует специальных ТТ):Применяется для защиты мощных электродвигателей, трансформаторов в доме. Сравнивает токи на входе и выходе защищаемого объекта. При небалансе (например, ток утечки на корпус двигателя) – отключает его. Повышает пожарную безопасность и защищает оборудование.
• Защита от замыканий на землю (ТЗНП):Специальные ТТ нулевой последовательности (ТЗНП) устанавливаются на вводе или на отходящих линиях. Они реагируют на векторную сумму токов фаз. Если она не равна нулю (что бывает при замыкании фазы на землю или на корпус), ТЗНП генерирует сигнал для отключения. Критически важно для безопасности в системах с глухозаземленной нейтралью (TN-C-S, TN-S).

3. Контроль и мониторинг энергопотребления

• Системы умного дома (АСКУЭ):Современные трансформаторы тока (особенно разъемные с малогабаритными сердечниками из современных сплавов) интегрируются в системы автоматизированного контроля и учета электроэнергии (АСКУЭ). Они подают сигнал на контроллеры, которые анализируют потребление в реальном времени, строят графики, выявляют пики, помогают оптимизировать затраты на электроэнергию, дистанционно управлять нагрузкой.

Ключевые моменты для строителя/заказчика

• Обязательность:Установка трансформатора тока на вводе в здание с мощностью потребления выше определенного уровня (обычно 60-100 кВт, но точные нормы определяются ПУЭ и договором с энергоснабжающей организацией) является обязательным требованием.
• Проект:Применение ТТ должно быть четко указано в проекте электроснабжения. Проектировщик выбирает тип, Kтт, класс точности, номинальную нагрузку, место установки.
• Качество:Не экономьте на ТТ! Дешевые несертифицированные изделия могут иметь большие погрешности учета (вы переплачиваете за свет), низкую надежность защиты (риск пожара), не соответствовать требованиям энергосбыта.
• Монтаж:Должен выполняться квалифицированными электромонтажниками с соблюдением ПУЭ (Правил Устройства Электроустановок). Особое внимание – надежности контактов в первичной цепи (шина-ТТ), правильному сечению и монтажу вторичных проводов (обычно сечением не менее 2.5 мм² по меди), обязательному заземлению корпуса ТТ и металлических конструкций щита, защите вторичных цепей от размыкания под нагрузкой.
• Поверка:Новые измерительные ТТ перед установкой должны иметь действующее свидетельство о поверке (или маркировку о соответствии в рамках госреестра СИ). Защитные ТТ поверяются при вводе в эксплуатацию комплексно с защитами.

Глава 5: Экспертное мнение

*Интервью с Сергеем Петровым, ведущим инженером-энергетиком проектной организации, стаж 20 лет.*

Вопрос: Сергей, какие самые частые ошибки, связанные с трансформаторами тока, вы видите в проектах и на стройплощадках частных домов?

Сергей Петров: Ошибок, к сожалению, немало, и они часто дорого обходятся заказчикам:

1. Неверный выбор Kтт:Самая распространенная. Берут «с запасом», например, 300/5 на ввод 50 кВт (где макс. ток ~75А). В итоге счетчик работает на малых токах (25% от номинала ТТ), где его собственная погрешность, а главное – погрешность ТТ (особенно не класса «S») резко возрастает. Учет идет с большой отрицательной погрешностью – застройщик переплачивает за электроэнергию. Или наоборот, берут ТТ «впритык», и при пиковых нагрузках ток превышает номинал ТТ, что тоже ведет к искажениям и может повредить счетчик. Расчет должен быть точным: Iном.ТТ >= Iрасч.макс * 1.2.
2. Пренебрежение номинальной нагрузкой (Sном):Ставят ТТ на 5 ВА, а длина вторичных проводов к счетчику большая, сечение малое 1.5 мм², плюс внутреннее сопротивление счетчика. Суммарная нагрузка превышает 5 ВА – погрешность учета зашкаливает. Нужно считать: Sсум = Sприб + (ρ * L * I2ном²) / q, где ρ — удельное сопротивление меди, L — длина провода туда и обратно, q — сечение провода. Брать ТТ с запасом по Sном (7.5-10 ВА) и ставить провод 2.5 мм².
3. Ошибки монтажа вторичных цепей:Скрутки вместо клемм, плохой контакт, сечение провода менее 2.5 мм², отсутствие маркировки («И1», «И2″/»S1», «S2»). Особо страшное – оставление вторичной обмотки разомкнутой. Это прямая угроза жизни и оборудованию!
4. Неправильное расположение:Установка ТТ в зоне сильного нагрева (рядом с мощными автоматами без вентиляции), где изоляция стареет быстрее. Или установка разных ТТ на фазы далеко друг от друга, что усложняет монтаж и может привести к перекосу в учете.
5. Экономия на качестве:Покупка «ноунейм» ТТ без сертификатов. Погрешность в 5-10% – это огромные деньги за годы эксплуатации дома. Плюс риск возгорания при КЗ из-за некачественной изоляции.

Вопрос: Какие современные тенденции в применении ТТ для частного сектора вы отмечаете?

С.П.: Ярко выраженные тренды:

1. Бум разъемных ТТ:Их доля растет лавинообразно. Удобство монтажа на готовый кабель без его перерубки – огромный плюс, особенно при реконструкции или модернизации щитов. Современные нанокристаллические сердечники сделали их компактными и точными (класс 0.5S).
2. Интеграция с умными системами:Спрос на ТТ с выходом, удобным для подключения к домашним системами мониторинга энергии (типа «Умный Дом» или отдельных энергомониторов). Часто это малогабаритные разъемные ТТ с кабелем и разъемом.
3. Повышенные требования к классу точности:Энергосбыт и сами потребители хотят точного учета. Стандартом де-факто становится класс 0.5S для учета, даже если формально по мощности дома хватает и 1.0. Это снижает финансовые риски.
4. Компактность:Общее стремление к уменьшению размеров щитового оборудования стимулирует производителей делать ТТ более миниатюрными при сохранении характеристик, используя современные материалы сердечников.

Вопрос: Ваши ключевые советы застройщику, который видит в проекте «трансформатор тока»?

С.П.: Главные рекомендации:

1. Требуйте обоснования:Попросите проектировщика пояснить выбор Kтт, класса точности, типа, Sном. Убедитесь, что Kтт выбран правильно под вашу расчетную нагрузку с небольшим запасом (15-20%).
2. Не экономьте на бренде и качестве:Покупайте ТТ известных, проверенных производителей электротехники (ABB, Schneider Electric, Legrand, IEK, DEKraft, TDM и др.). Требуйте сертификаты соответствия и свидетельства о поверке (для измерительных).
3. Контролируйте монтаж вторичных цепей:Обратите внимание монтажников: провода сечением не менее5 мм² по меди, надежные клеммные соединения, четкая маркировка («S1», «S2»), обязательное заземление корпуса ТТ и щита. Вторичные цепи должны быть собраны до подачи напряжения на первичку!
4. Убедитесь в наличии защитных крышек:Клеммная колодка вторичной обмотки должна быть закрыта крышкой для предотвращения случайного прикосновения.
5. Помните про поверку/метрологию:Если ТТ идет как часть узла учета (со счетчиком), уточните сроки поверки. После монтажа всего узла учета его должен опломбировать представитель энергосбыта.
6. Рассмотрите разъемные модели:Если монтаж сложный или возможны изменения, разъемные ТТ могут сэкономить время и нервы.

Трансформатор тока – это не просто «железка в щите». Это точный инструмент учета ваших денег и надежный страж безопасности вашего дома. Отнеситесь к его выбору и установке со всей серьезностью.

Глава 6: Вопросы и ответы (FAQ)

В1: Обязательно ли ставить трансформатор тока в частном доме?

О1: Не всегда. Если расчетная мощность дома не превышает допустимую для прямого включения счетчика (обычно до 60-100 А, что соответствует мощности примерно 13-22 кВт для 1-фазного ввода или 40-65 кВт для 3-фазного 380В), и энергосбыт согласен на прямой учет, то ТТ не нужен. Однако при мощных нагрузках (электрокотел, сауна, бассейн, мастерская, теплые полы большой площади) мощность легко превышает этот порог, и трансформатор тока на вводе становится обязательным по ПУЭ и требованиям энергоснабжающей организации.

В2: Какой коэффициент трансформации (Kтт) мне нужен для дома?

О2: Kтт выбирается исходя из максимального расчетного тока нагрузки вашего дома (Iрасч.макс). Номинал первичного тока ТТ (I1ном) должен быть больше Iрасч.макс примерно на 15-20%, но не более чем в 4 раза (для обеспечения точности учета при малых нагрузках). Например: Iрасч.макс = 90 А. Выбираем ТТ с I1ном = 100 А (100/5). Нельзя брать 300/5 «на будущее» – учет будет неверным при текущих нагрузках.

В3: Чем отличается измерительный ТТ от защитного? Можно ли использовать один вместо другого?

О3: Измерительный ТТ оптимизирован для высокой точности в диапазоне токов, близких к номинальному (5-120%). Защитный ТТ должен точно передавать форму тока даже при очень больших перегрузках (в 10-20 раз больше номинала), необходимых для срабатывания реле защиты при КЗ, но может иметь бóльшую погрешность при малых токах. Использовать измерительный ТТ для защиты нежелательно – он может насытиться при КЗ и не передать точный сигнал, защита не сработает вовремя. Использовать защитный ТТ для учета возможно, но его класс точности (обычно 5P, 10P) хуже, чем у измерительного (0.5, 0.5S), что приведет к менее точному учету. Часто применяют ТТ с комбинированными обмотками: одна группа (измерительная) для счетчика, другая (защитная) для автоматов/реле.

В4: Что означает класс точности 0.5S?

О4: Класс точности 0.5S означает, что трансформатор тока гарантирует погрешность преобразования тока не более ±0.5% в диапазоне от 1% до 120% от своего номинального первичного тока (I1ном). Буква «S» (Special) указывает на расширенный диапазон высокой точности вниз, до 1% Iном. Это самый высокий класс точности для бытового и коммерческого учета, обеспечивающий минимальные финансовые потери/переплаты из-за погрешности прибора.

В5: Почему нельзя размыкать вторичную цепь работающего трансформатора тока?

О5: Это крайне опасно! При разомкнутой вторичной обмотке ток в ней (I2) равен нулю. Весь магнитный поток в сердечнике создается только первичным током (I1), который может быть очень большим (десятки-сотни ампер). Сердечник переходит в глубокое насыщение. При этом на выводах разомкнутой вторичной обмотки индуцируется опасно высокое напряжение (до нескольких киловольт!). Это напряжение может:

• Убить человека, прикоснувшегося к цепи.
• Пробить изоляцию вторичной обмотки ТТ, самого ТТ, проводов и подключенных приборов.
• Вызвать дуговой разряд и пожар.
  Никогда не размыкайте вторичные цепи под напряжением в первичной!Если нужно отсоединить прибор, сначала закорачивайте вторичную обмотку специальной перемычкой (часто предусмотрена на клеммнике ТТ) или надежно подключенным шунтом.

В6: Что такое «номинальная нагрузка» ТТ (в ВА)? Почему она важна?

О6: Номинальная нагрузка (Sном) – это максимальная полная мощность (в Вольт-Амперах — ВА), которую можно подключить к вторичной обмотке трансформатора тока (счетчик + сопротивление проводов), чтобы погрешность ТТ не выходила за пределы его класса точности. Если реальная нагрузка (Sсум = Sсчетчика + I² * Rпроводов) превышает Sном, погрешность учета резко возрастает. Важно выбирать ТТ с Sном, превышающей расчетную нагрузку, и использовать провода достаточного сечения (обычно 2.5 мм² по меди) и минимально возможной длины для снижения сопротивления проводов (Rпроводов).

В7: Можно ли установить трансформатор тока самостоятельно?

О7: Монтаж трансформатора тока, особенно на вводе в дом, связан с работами в действующих или вновь вводимых электроустановках, часто под напряжением или вблизи него. Это требует:

• Высокой квалификации (группа допуска по электробезопасности не ниже III у монтера, IV у производителя работ).
• Строгого соблюдения ПУЭ и правил техники безопасности.
• Понимания схемы включения и проверки правильности монтажа (фазировки).
  Неумелый монтаж может привести к неправильному учету (финансовые потери), некорректной работе защиты (риск пожара, поражения током), авариям (особенно при размыкании вторичной цепи). Настоятельно рекомендуется доверить установку ТТ квалифицированным электромонтажным организациям.Самостоятельно можно, пожалуй, только установить разъемный ТТ для мониторинга энергии в уже существующей цепи после вводного автомата, строго по инструкции и при отключенном напряжении.

Заключение

Строительство дома – это создание комфорта, уюта и безопасности на долгие годы. Электричество – неотъемлемая часть этого комфорта, но и источник потенциальных рисков. Трансформатор тока, скромно разместившийся в глубине распределительного щита, играет в этой системе ключевую двойную роль.

Он – гарант точного финансового учета. Преобразуя огромные токи, питающие ваш дом, в безопасные и измеримые величины, он позволяет точно знать, сколько энергии вы потребляете, выявлять скрытые утечки, оптимизировать затраты и избегать конфликтов с поставщиком энергии. Без него точный учет при современных мощностях просто невозможен.

Он – невидимый страж безопасности. Подавая точный сигнал на устройства защиты, трансформатор тока позволяет им мгновенно отреагировать на опасную перегрузку или смертельно опасное короткое замыкание. Он стоит на страже целостности вашей электропроводки, предотвращает возгорания из-за перегрева, защищает дорогостоящую технику от повреждений и, самое главное, оберегает жизнь и здоровье вас и ваших близких. Его правильная работа – основа селективности защиты, когда отключается только аварийный участок, а не весь дом погружается во тьму.

От выбора качественного трансформатора тока, его грамотного проектирования и профессионального монтажа зависит не только корректность цифр в счетах за электричество, но и фундаментальная безопасность вашего жилища. Не стоит недооценивать этот небольшой, но мощный по своей значимости элемент электрохозяйства. Внимание к нему на этапе строительства – это инвестиция в надежность, экономию и спокойствие на долгие годы эксплуатации вашего дома. Помните: в мире электричества безопасность и точность начинаются с правильно выбранного и установленного трансформатора тока.
