Электропроводка в частном доме: полное руководство по проектированию и монтажу

Введение: почему правильная электропроводка в частном доме — основа безопасности и комфорта

Электропроводка в частном доме — это не просто набор проводов и розеток, а сложная инженерная система, от которой зависит безопасность, комфорт и функциональность жилого пространства. Правильно спроектированная и смонтированная электропроводка обеспечит бесперебойную работу всех электроприборов, защитит от пожаров и поражения электрическим током, а также позволит сэкономить на энергопотреблении.

В этом руководстве мы детально разберем все этапы создания надежной электрической системы частного дома — от проектирования и получения технических условий до монтажа и проверки работоспособности. Эти знания помогут вам грамотно спланировать работы, выбрать качественные материалы и эффективно контролировать процесс электромонтажа.

Планирование электропроводки: основа надежной электрической системы

Планирование — ключевой этап создания надежной и безопасной электропроводки в частном доме. На этой стадии закладываются основы будущей электрической системы, определяются нагрузки, схемы размещения оборудования и трассировки кабельных линий.

Анализ потребностей и составление плана размещения электроточек

Прежде чем приступать к проектированию, необходимо тщательно проанализировать потребности в электропитании для каждого помещения дома:

• составьте список всех электроприборов с указанием их мощности и места установки;
• определите расположение стационарной техники: стиральная машина, бойлер, электроплита, кондиционеры;
• планируйте размещение розеток с запасом на будущие потребности;
• продумайте систему освещения с учетом естественного и искусственного света;
• учтите низковольтные системы: интернет, видеонаблюдение, умный дом.

Таблица: Рекомендуемое количество розеток для разных помещений

Выбор типа электропроводки: открытая или скрытая

Для частных домов актуальны оба типа проводки, каждый из которых имеет свои преимущества и особенности:

-скрытая проводка наиболее популярна в кирпичных и бетонных домах. Она предусматривает прокладку кабелей в штробах, под штукатуркой или в пустотах строительных конструкций. Основные преимущества: эстетичность, защищенность от механических повреждений, пожарная безопасность. Недостатки: сложность монтажа и ремонта, необходимость точного планирования до отделочных работ;

-открытая проводка часто используется в деревянных домах и ретро-интерьерах. Кабели прокладываются в кабель-каналах, электротехнических плинтусах или на изоляторах. Преимущества: легкий доступ для ремонта и модернизации, быстрота монтажа. Недостатки: менее эстетичный вид, уязвимость к механическим воздействиям.

В настоящее время популярны скрытые плинтусы с кабель-каналами, которые сочетают преимущества обоих типов проводки. Они позволяют прокладывать силовые и слаботочные кабели без штробления стен, обеспечивая легкий доступ для модернизации и при этом оставаясь практически незаметными.

Технические условия и проектная документация: юридические аспекты

Получение технических условий на подключение

Технические условия (ТУ) — это документ, выдаваемый электросетевой компанией, который определяет требования к подключению вашего дома к электрическим сетям. Для получения ТУ необходимо подать заявку в местную сетевую организацию (например, ПАО «Россети») с указанием:

• данных заявителя и контактной информации;
• адреса участка и расположения дома;
• запрашиваемой мощности и уровня напряжения;
• сроков ввода объекта в эксплуатацию.

К заявке необходимо приложить копии правоустанавливающих документов на землю и дом, кадастровый план участка, расчет потребляемой мощности и однолинейную схему электропроводки. Рассмотрение заявки занимает от 10 до 20 рабочих дней в зависимости от сложности подключения.

Разработка проектно-сметной документации

После получения ТУ необходимо разработать проект  электроснабжения дома, который включает:

• пояснительную записку с обоснованием принятых технических решений;
• план расположения электрооборудования и трасс прокладки кабелей;
• расчетные схемы электроснабжения;
• однолинейную расчетную схему с указанием аппаратов защиты;
• спецификацию оборудования и материалов;
• смету на выполнение электромонтажных работ.

Проектирование лучше доверить профессиональным инженерам-электрикам, которые учтут все требования ПУЭ, СП и других нормативных документов. Готовый проект необходимо согласовать в электроснабжающей организации.

Количество фаз: однофазное или трехфазное подключение?

Выбор между однофазным (220 В) и трехфазным (380 В) подключением зависит от мощности потребления и типа устанавливаемого оборудования.

Однофазное подключение подходит для домов с потребляемой мощностью до 10-12 кВт. Преимущества: более простая схема распределения, меньшая стоимость оборудования, безопасность для неспециалистов. Недостатки: ограничение по мощности, неравномерность нагрузки в сети.

Трехфазное подключение необходимо при потребляемой мощности свыше 12 кВт или при наличии оборудования, требующего 380 В (электроплиты, отопительные котлы, станки). Преимущества: большая мощность, возможность равномерно распределить нагрузку по фазам, совместимость с промышленным оборудованием. Недостатки: более высокая стоимость щитового оборудования, необходимость соблюдения баланса нагрузок по фазам, повышенные требования к безопасности.

Таблица: Сравнение однофазного и трехфазного подключения

Расчет потребляемой мощности: основа проектирования электропроводки

Методика расчета суммарной мощности

Правильный расчет потребляемой мощности — залог бесперебойной и безопасной работы электросети вашего дома.

Для расчета необходимо:

1. Составить список всех электроприборов с указанием их мощности (в ваттах);
2. Разделить приборы на группы по типу использования:
   • Постоянно работающие (холодильник, котел отопления);
   • Периодически включаемые (стиральная машина, утюг, чайник);
   • Редко используемые (перфоратор, сварочный аппарат).
3. Применить коэффициенты спроса для каждой группы оборудования:
   • Для основных постоянно работающих приборов — 1;
   • Для периодически включаемых — 0,7-0,8;
   • Для редко используемых — 0,1-0,2.
4. Рассчитать суммарную мощность с учетом коэффициентов спроса

Формулы расчета тока и сечения кабелей

Основная формула для расчета тока в однофазной сети:

I = P / U, где:

• I — сила тока (А);
• P — мощность (Вт);
• U — напряжение (В).

Для трехфазной сети формула усложняется:

I = P / (U × √3 × cosφ), где:

• cosφ — коэффициент мощности (для бытовых сетей обычно 0,8-0,9).

На основе расчетного тока выбирается сечение кабеля согласно таблицам ПУЭ:

Таблица: Выбор сечения кабеля по мощности

Группирование электропотребителей: повышение надежности и безопасности

Группирование электропотребителей — важнейший принцип построения современной домашней электросети. Разделение нагрузки на группы позволяет равномерно распределить мощность, упростить поиск неисправностей и повысить безопасность системы.

Принципы разделения потребителей на группы

Основные принципы группирования:

• мощные потребители (варочные панели, духовые шкафы, бойлеры, кондиционеры) подключаются отдельными линиями;
• розеточные группы разделяются по помещениям или функциональному назначению;
• осветительные цепи выделяются в отдельные группы;
• влажные помещения (ванная, сауна, баня) требуют отдельных групп с УЗО на 10 мА;
• хозяйственные помещения (гараж, мастерская, котельная) также выделяются в отдельные группы.

Рекомендуемые схемы группирования

Для среднего частного дома площадью 100-150 м² рекомендуется следующее группирование:

1. Освещение первого этажа — 1 группа (автомат 10А);
2. Освещение второго этажа — 1 группа (автомат 10А);
3. Розетки первого этажа — 1-2 группы (автомат 16А);
4. Розетки второго этажа — 1 группа (автомат 16А);
5. Кухонные розетки — 2 группы (автомат 16-25А);
6. Электроплита — отдельная группа (автомат 25-32А);
7. Бойлер — отдельная группа (автомат 16-25А);
8. Кондиционеры — отдельная группа для каждого (автомат 16А);
9. Хозблок/гараж — отдельная группа (автомат 16А);
10. Уличное освещение — отдельная группа (автомат 10А).

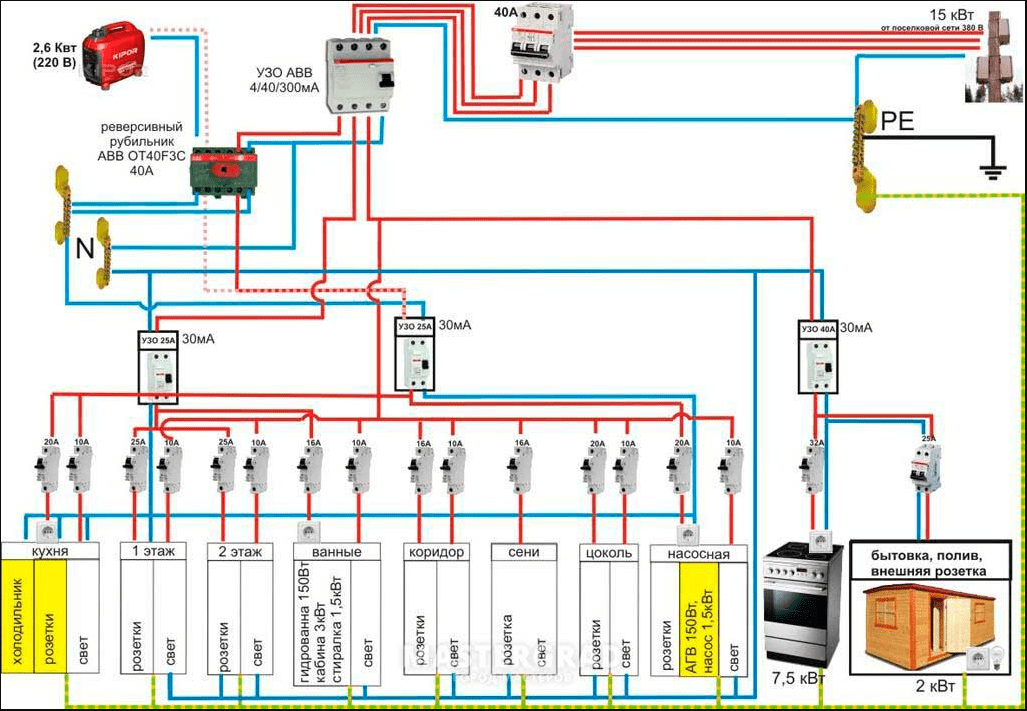

Каждая группа должна защищаться отдельным автоматическим выключателем и, при необходимости, УЗО. Для влажных помещений устанавливаются УЗО с током срабатывания 10 мА, для остальных — 30 мА .

Оптимальная схема электропроводки: варианты и решения

Радиальная, магистральная и смешанная схемы

Существует три основных типа схем электропроводки:

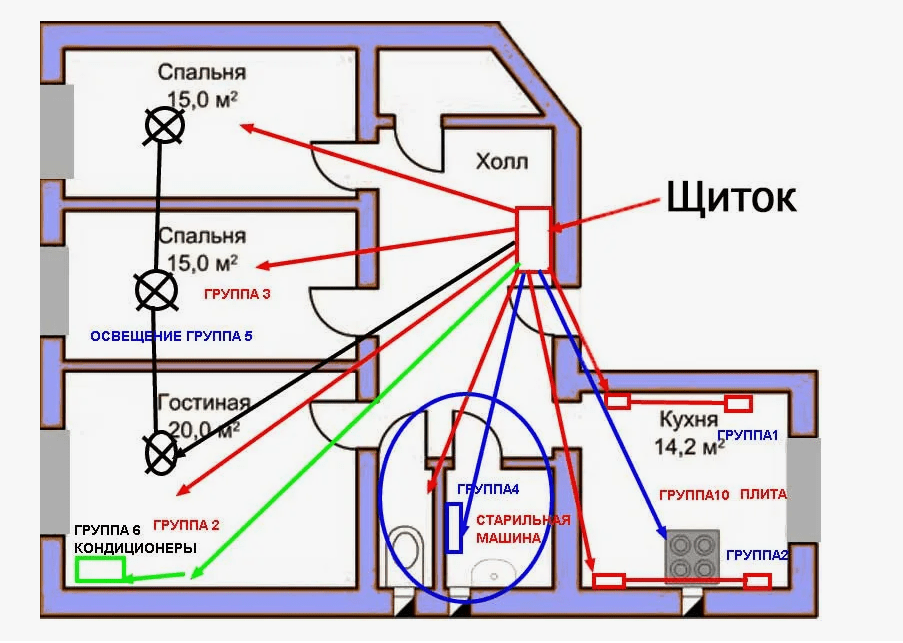

Радиальная схема — каждая группа потребителей питается отдельным кабелем непосредственно от распределительного щита. Преимущества: высокая надежность, простота поиска неисправностей, минимальное влияние аварий на других участках. Недостатки: большой расход кабеля, необходимость много места в щитке. Рекомендуется для мощных потребителей и критически важных цепей.

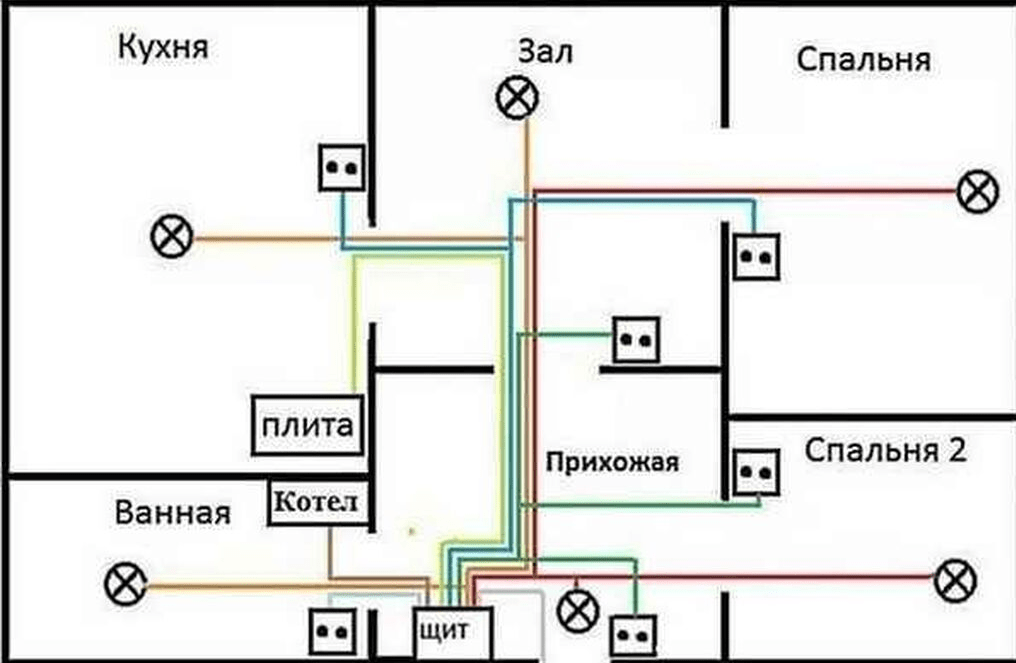

Магистральная схема — несколько групп потребителей подключаются последовательно к одной линии. Преимущества: экономия кабеля и места в щитке. Недостатки: низкая надежность — при аварии на магистрали отключаются все потребители. Не рекомендуется для ответственных цепей .

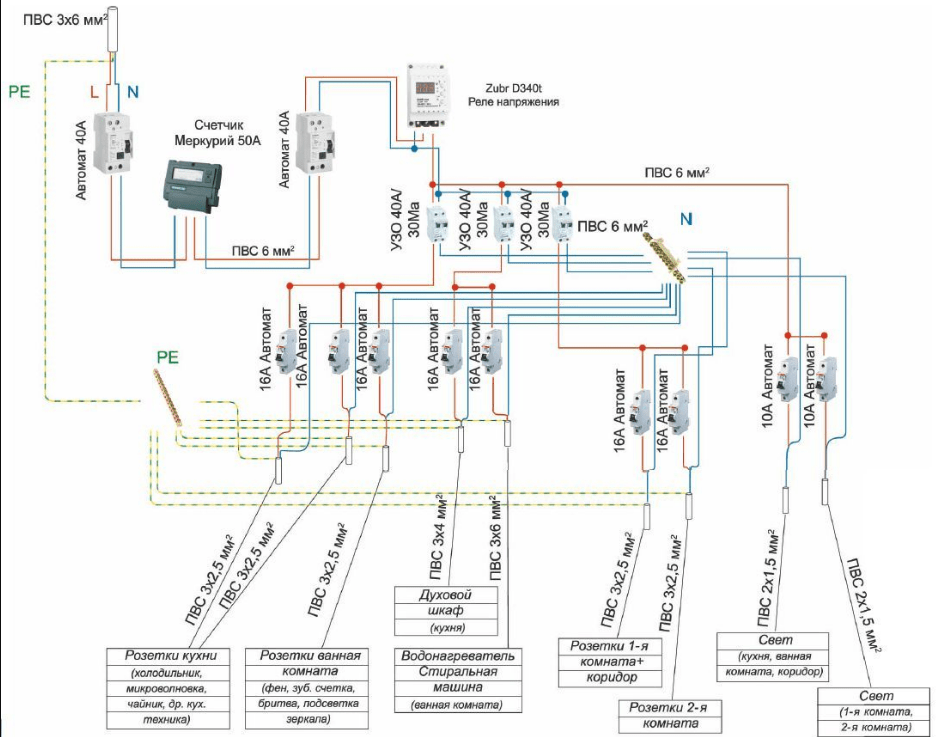

Смешанная схема — комбинация радиальной и магистральной схем. Наиболее популярное решение, позволяющее оптимально сочетать надежность и экономичность. Мощные потребители подключаются радиально, а группы розеток и освещения — магистрально.

Современные тенденции в схемах электропроводки

В настоящее время актуальны следующие тенденции в проектировании электропроводки:

• разделение силовых и слаботочных цепей с соблюдением требований ЭМС;
• резервирование критически важных цепей (отопление, охранная сигнализация);
• использование энергоэффективных решений и систем умного дома;
• заложение избыточности для будущего расширения системы;
• применение модульной архитектуры для простого добавления новых функций.

Выбор кабеля: сечение, длина, марка

Критерии выбора кабеля

Правильный выбор кабеля определяет безопасность и долговечность электропроводки.

Основные критерии выбора:

• материал жилы: медь предпочтительнее алюминия благодаря лучшей проводимости и пластичности;
• сечение жилы должно соответствовать нагрузке с запасом 20-30%;
• количество жил в зависимости от схемы подключения (трехжильный для розеток с заземлением);
• марка кабеля и тип изоляции;
• условия прокладки (в стене, в земле, на открытом воздухе).

Популярные марки кабелей для частного дома

Кабель ВВГ — наиболее распространенный вариант для стационарной прокладки внутри помещений. Имеет ПВХ изоляцию, медные жилы, не распространяет горение. Модификации: ВВГнг (негорючий), ВВГнг-LS (с пониженным дымовыделением).

Кабель NYM — аналог ВВГ по характеристикам, но с дополнительным слоем мелонаполненной резины между жилами и оболочкой. Легче разделывается, но более жесткий и дорогой. Не рекомендуется для прокладки в земле.

Кабель ПВС — гибкий кабель с многопроволочными жилами для подключения переносных электроприборов. Не используется для стационарной проводки.

Таблица: Сравнение кабелей ВВГ и NYM

Расчет сечения кабеля

Сечение кабеля рассчитывается по току нагрузки с учетом поправочных коэффициентов:

• коэффициент длительности нагрузки (0,7-1,0);
• коэффициент параллельной прокладки (0,7-0,9);
• коэффициент температуры окружающей среды (0,9-1,0).

Для упрощения выбора можно использовать табличные значения:

Таблица: Выбор сечения кабеля по току

Устройства защиты: современные решения для безопасности

Типы защитных устройств

Современная электропроводка в частном доме должна быть оборудована комплексом защитных устройств:

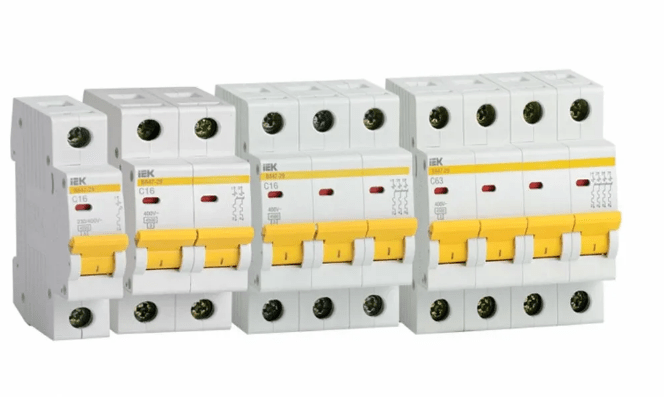

Автоматические выключатели защищают от токов короткого замыкания и перегрузки. Выбираются по номинальному току с учетом сечения кабеля. Для розеточных групп обычно 16А, для освещения 10А, для мощных потребителей 25-32А.

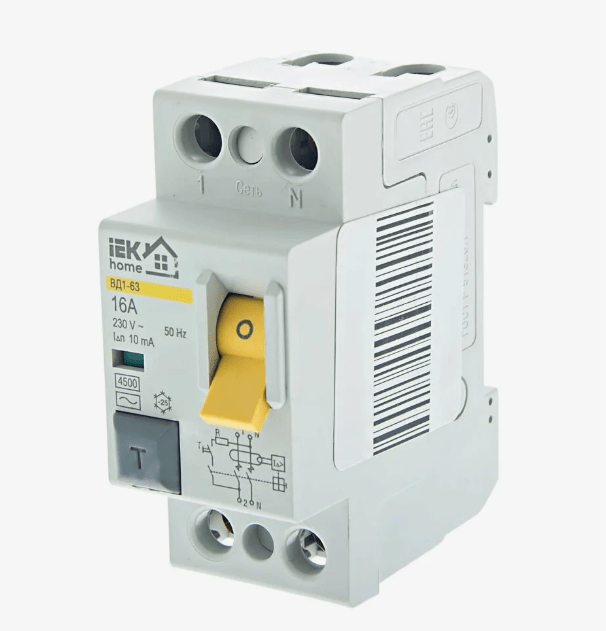

Устройства защитного отключения (УЗО) защищают от поражения электрическим током при утечке. УЗО на 10 мА устанавливаются для влажных помещений, на 30 мА — для остальных групп. Номинальный ток УЗО должен быть на ступень выше тока автомата.

Дифференциальные автоматы сочетают функции автомата и УЗО в одном устройстве. Экономят место в щитке, но дороже отдельных устройств.

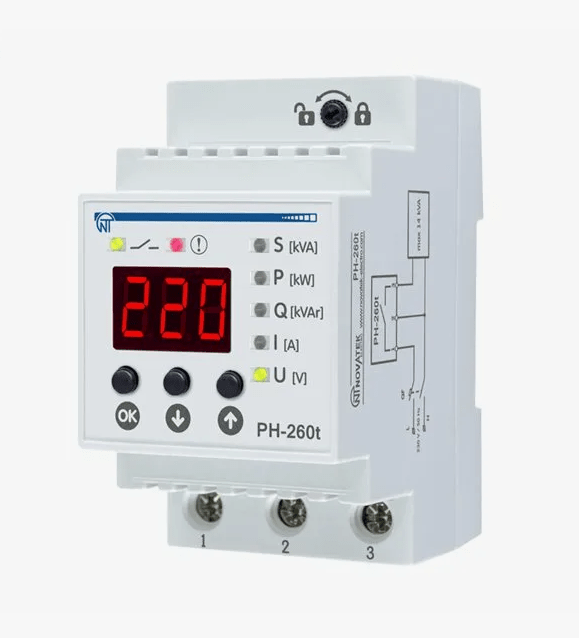

Реле напряжения защищают оборудование от скачков напряжения. Особенно актуальны для сельской местности с нестабильным напряжением.

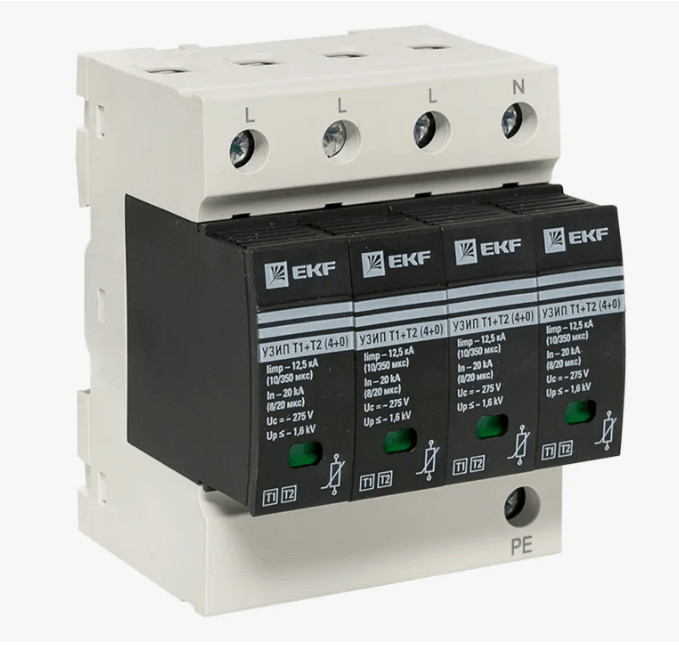

Устройства защиты от импульсных перенапряжений (УЗИП) защищают от грозовых и коммутационных перенапряжений. Устанавливаются на вводе в дом.

Современные тенденции в устройствах защиты

В настоящее время популярны умные устройства защиты с возможностью дистанционного контроля и управления:

• умные дифавтоматы с телеметрией и удаленным управлением;
• реле приоритета нагрузки для автоматического отключения менее важных потребителей;
• счетчики с динамическим тарифообразованием для экономии на энергопотреблении;
• системы мониторинга изоляции.

Порядок проведения строительно-монтажных работ

Подготовительный этап

До начала монтажных работ необходимо:

• разметить трассы прокладки кабелей и места установки электроточек;
• подготовить инструменты и материалы согласно проекту;
• обеспечить защиту от осадков если дом еще не под крышей;
• организовать временное электроснабжение для строительных работ.

Основные этапы монтажа

Шаг 1: прокладка кабельных трасс:

• штробление стен или монтаж кабель-каналов;
• прокладка труб и гофр для кабелей;
• установка монтажных и распределительных коробок;

Шаг 2: прокладка кабелей:

• нарезка кабелей на отрезки нужной длины с запасом 10-15%;
• маркировка кабелей и жил;
• прокладка кабелей в подготовленных трассах;
• фиксация кабелей хомутами или дюбель-клипсами.

Шаг 3: монтаж распределительного щита:

• установка DIN-реек и щита;
• монтаж автоматических выключателей, УЗО и другого оборудования;
• подключение шин заземления и нейтрали;
• маркировка всех цепей и аппаратов.

Шаг 4: установка электропотребителей и розеток:

• монтаж розеток, выключателей, диммеров;
• установка светильников и люстр;
• подключение стационарных электроприборов.

Шаг 5: проверка и пусконаладочные работы:

• проверка сопротивления изоляции;
• проверка целостности цепей и правильности подключений;
• проверка работы УЗО и других защитных устройств;
• проверка заземления;
• подача напряжения и проверка работы всех цепей.

Рекомендации экспертов по электропроводке в частном доме

Советы по проектированию и монтажу:

• заложите избыточность на 20-30% по мощности и количеству розеток;
• используйте медные кабели;
• разделите силовые и слаботочные цепи и проложите их на расстоянии не менее 20 см.;
• установите реле напряжения для защиты от скачков в сети;
• сделайте фотографии проложенных трасс до закрытия штукатуркой;
• сохраните схему электропроводки с привязками к стенам.

Современные тренды:

• скрытые плинтусы с кабель-каналами для незаметной прокладки кабелей;
• беспроводные выключатели на батарейках или с генераторами энергии нажатия;
• модульные системы управления с возможностью расширения;
• энергоэффективные решения с динамическим тарифообразованием;
• интеграция с системами умного дома и возобновляемыми источниками энергии.

Частые ошибки и как их избежать:

• экономия на материалах — используйте только сертифицированную продукцию;
• несоблюдение сечений кабелей — строго следуйте расчетным значениям;
• отсутствие маркировки кабелей — маркируйте все кабели и жилы;
• неправильное разделение PEN-проводника — доверьте это профессионалам;
• отсутствие дублирующего освещения на случай отключения электроэнергии.

Вопросы и ответы по электропроводке в частном доме

❓ Какой кабель лучше выбрать для деревянного дома?

Для деревянных домов рекомендуется использовать кабели с индексом «нг-LS» (не распространяющие горение с пониженным дымовыделением), например ВВГнг-LS или NYM. Прокладка должна осуществляться в металлических трубах или гофрах, либо открытым способом в кабель-каналах.

❓ Нужно ли заземлять частный дом и как это правильно сделать?

Заземление обязательно для частного дома. Контур заземления должен состоять из вертикальных электродов (3-4 уголка длиной 2-3 метра), соединенных металлической полосой. Сопротивление заземления должно быть не более 4 Ом для сети 220В.

❓ Можно ли сделать электропроводку в доме своими руками?

Самостоятельно можно выполнить часть работ (штробление, прокладка кабелей, монтаж розеток), но проектирование и сборку щита лучше доверить профессионалам. Пусконаладочные работы и подключение к сети должны выполняться квалифицированными электриками с допуском.

❓ Сколько стоит сделать электропроводку в частном доме?

Стоимость зависит от площади дома, сложности проекта и используемых материалов. В среднем, цена под ключ составляет 1500-3000 руб./м². Отдельные работы: проектирование — от 30000 руб., монтаж проводки — от 1000 руб./м², сборка щита — от 20000 руб.

❓ Что такое УЗО и на какие группы его нужно ставить?

УЗО (Устройство Защитного Отключения) защищает от поражения электрическим током при утечке. УЗО с током срабатывания 10 мА ставится на линии влажных помещений, 30 мА — на розеточные группы. УЗО не заменяет автоматический выключатель, а дополняет его.

❓ Как часто нужно менять электропроводку в доме?

Срок службы медной электропроводки составляет 25-30 лет. Однако при добавлении новых мощных приборов или признаках старения изоляции замена может потребоваться раньше. Профилактический осмотр рекомендуется проводить каждые 5 лет.

❓ Нужен ли проект электропроводки для частного дома?

Да, проект необходим для правильного расчета нагрузок, подбора оборудования и безопасного монтажа. Кроме того, проект требуется для согласования с энергоснабжающей организацией и получения разрешения на подключение.

❓ Что такое система TN-C-S и почему ее рекомендуется использовать?

TN-C-S — система заземления, в которой нейтраль и земля объединены на вводе в дом и разделяются внутри дома. Эта система рекомендуется для частных домов, так как обеспечивает более высокий уровень безопасности по сравнению с устаревшей TN-C .

Заключение: надежная электропроводка в частном доме — залог безопасности и комфорта

Электропроводка в частном доме — это сложная инженерная система, требующая профессионального подхода на всех этапах: от проектирования до монтажа и пусконаладочных работ. Правильно спроектированная и смонтированная электропроводка обеспечит безопасность, надежность и комфорт на долгие годы.

Современные тенденции предлагают интересные решения: от скрытых плинтусов с кабель-каналами до умных систем защиты и управления. Внедрение этих решений позволит создать не только безопасную, но и энергоэффективную, удобную в использовании электрическую систему.

Помните, что экономия на качественных материалах и профессиональном монтаже может привести к серьезным последствиям: пожарам, поражению электрическим током, выходу из строя дорогостоящей техники. Доверяйте работу профессионалам и используйте только сертифицированные материалы — это окупится многолетней бесперебойной работой электропроводки вашего дома.

Много полезного вы можете также почерпнуть в статьях: Смесительный узел для теплого пола: устройство, выбор и монтаж; Все что нужно знать про обогреватель для дома; Второй свет в частном доме: полное руководство по проектированию, преимуществам и нюансам.
