Петля фаза-ноль — это фундаментальное понятие в электротехнике, имеющее критическое значение для обеспечения безопасности при эксплуатации электроустановок. Понимание этого явления, методов его измерения и анализа позволяет предотвратить множество аварийных ситуаций, включая возгорания электропроводки и поражение людей электрическим током. В электроустановках до 1 кВ с глухозаземленной нейтралью именно корректная работа защиты, контролируемая через проверку параметров петли фаза-ноль, обеспечивает автоматическое отключение питания при возникновении аварийных режимов. Данная статья предоставляет исчерпывающую информацию о петле фаза-ноль, предназначенная для электромонтажников, инженеров-энергетиков, ответственных за электрохозяйство и всех, кто стремится обеспечить безопасную эксплуатацию электрических сетей.
Thank you for reading this post, don't forget to subscribe!Что такое петля фаза-ноль: основные понятия и определение
Петля фаза-ноль представляет собой замкнутый контур электрической цепи, образующийся при соединении фазного и нулевого проводников. В более расширенном толковании, это путь, который проходит электрический ток от источника питания (трансформатора на подстанции) по фазному проводнику через точку нагрузки и возвращается обратно к источнику через нулевой проводник (нейтраль). Данная цепь включает в себя не только сами проводники, но и все элементы, встречающиеся на пути тока: обмотки трансформатора, коммутационные аппараты (рубильники, выключатели, автоматы, контакторы), соединения в распределительных коробках и щитах.
В системе с глухозаземленной нейтралью (системы TN), которая наиболее распространена в современных электросетях, нейтраль трансформатора на подстанции напрямую соединена с землей. К этой же нейтрали подключается и нулевой защитный проводник, который в составе питающей линии приходит к потребителю. Таким образом, при замыкании фазного провода на заземленный корпус электроприбора или на нулевой защитный проводник, возникает ток короткого замыкания (КЗ), величина которого определяется сопротивлением образовавшейся петли.

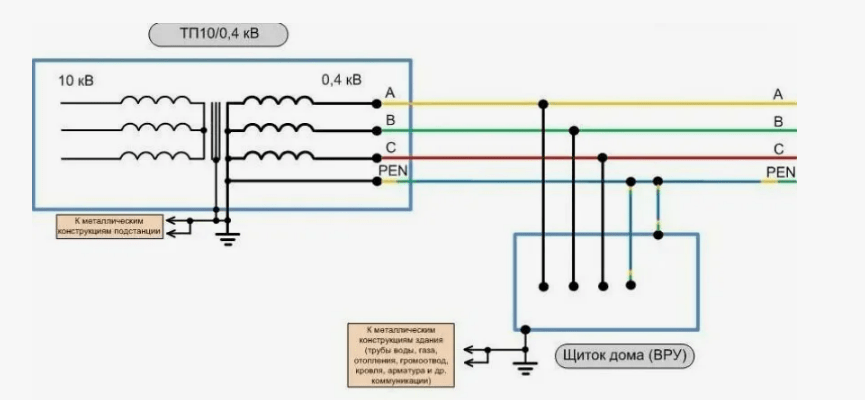

Иллюстрация: Упрощенная схема петли фаза-ноль, показывающая путь тока от трансформатора через все элементы цепи обратно к нейтрали трансформатора.
Важность контроля параметров этой петли заключается в том, что от ее полного сопротивления (Zп) напрямую зависит величина тока однофазного короткого замыкания (Iкз), который рассчитывается по формуле закона Ома: Iкз = Uном / Zп, где Uном — номинальное фазное напряжение сети (например, 220 В). Именно этот ток и должен обеспечить надежное и быстрое срабатывание аппаратов защиты — автоматических выключателей или плавких вставок предохранителей.
Для чего необходимо измерять сопротивление петли фаза-ноль
Проверка сопротивления петли фаза-ноль — это не просто формальная процедура, а важнейшая практическая операция, направленная на обеспечение электробезопасности и пожарной безопасности объекта. Основные цели проведения замеров заключаются в следующем.
1. Проверка способности защиты отключать аварийный участок
Главная задача измерения — убедиться, что в случае короткого замыкания (например, при пробое изоляции и замыкании фазы на корпус прибора) установленный автоматический выключатель или предохранитель сработает за нормируемое время и отключит поврежденный участок цепи. Если сопротивление петли окажется слишком большим, ток КЗ будет недостаточным для мгновенного срабатывания электромагнитного расцепителя автомата. В этом случае автомат может не отключиться вовсе либо отключиться с значительной задержкой от теплового расцепителя, что приведет к перегреву проводки, оплавлению изоляции и, с высокой вероятностью, к возгоранию.
2. Проверка согласования характеристик аппарата защиты с параметрами цепи
Замеры позволяют проверить, правильно ли подобран аппарат защиты для конкретной линии. Зная расчетный ток КЗ, можно убедиться, что его величина превышает уставку мгновенного срабатывания (отсечки) автоматического выключателя. Согласно требованиям ПТЭЭП, ток КЗ должен быть не менее 1,1 верхнего значения тока срабатывания мгновенного расцепителя. Для автоматических выключателей с разными время-токовыми характеристиками это означает:
— «B»: Iкз ≥ 1,1 * (3…5 * Iном);
— «C»: Iкз ≥ 1,1 * (5…10 * Iном);
— «D»: Iкз ≥ 1,1 * (10…20 * Iном).
3. Выявление слабых мест и дефектов в электропроводке
Высокое сопротивление петли фаза-ноль может указывать не только на большую протяженность линии или малое сечение проводников, но и на наличие плохих контактов в местах соединений (скрутках, клеммах распределительных коробок и щитов), подгоревших или окисленных контактов. Таким образом, данное измерение является эффективным методом диагностики состояния электромонтажа.
4. Экономическая целесообразность
Проверка сопротивления позволяет оптимально подобрать электроустановочные изделия (аппараты защиты, кабельную продукцию) без переплаты за завышенные характеристики или излишнее сечение.
Нормативные требования и периодичность проверок
Эксплуатация электроустановок регламентируется строгими правилами, закрепленными в таких документах, как ПУЭ (Правила устройства электроустановок) и ПТЭЭП (Правила технической эксплуатации электроустановок потребителей).
Периодичность измерений
При вводе в эксплуатацию: Проведение замеров сопротивления петли фаза-ноль является обязательным после монтажа новых электроустановок, перед их сдачей в эксплуатацию. Это позволяет убедиться в качестве выполненных электромонтажных работ и корректности подбора всех элементов цепи.
Плановые эксплуатационные испытания: Согласно ПТЭЭП, проверка должна проводиться не реже 1 раза в 3 года для стандартных электроустановок.
Для особо опасных помещений: В электроустановках, расположенных во взрывоопасных зонах, а также в помещениях с повышенной опасностью (например, с высокой влажностью, химически активной средой), периодичность измерений увеличивается до 1 раза в 2 года.
Внеплановые проверки: Измерения проводятся после капитального или текущего ремонта электрооборудования, а также в случае частного беспричинного срабатывания защитной автоматики.
Требования к времени срабатывания защиты
ПУЭ устанавливают наибольшее допустимое время автоматического отключения питания для системы TN при повреждении:
Таблица: Наибольшее допустимое время защитного автоматического отключения для системы TN
| Номинальное фазное напряжение U0, В | Время отключения, с |
| 127 | 0,8 |
| 220 | 0,4 |
| 380 | 0,2 |
| Более 380 | 0,1 |
Для цепей, питающих распределительные, групповые, этажные щиты и щитки, допускается время отключения до 5 с.
Требования к кратности тока короткого замыкания
Для надежного срабатывания защиты ток КЗ должен в несколько раз превышать номинальный ток аппарата защиты:
— автоматические выключатели с обратнозависимой характеристикой (тепловой расцепитель) — не менее чем в 3 раза;
— предохранители — не менее чем в 3 раза номинального тока плавкой вставки;
— автоматические выключатели с характеристикой «B» — Iкз ≥ 1,1 * (3…5 * Iном).
Во взрывоопасных зонах требования строже: для автоматов — в 6 раз, для предохранителей — в 4 раза.
Методика измерения сопротивления петли фаза-ноль
Для проведения измерений используются различные методы, каждый из которых имеет свои особенности, преимущества и области применения.
1.Метод с использованием современных специализированных приборов

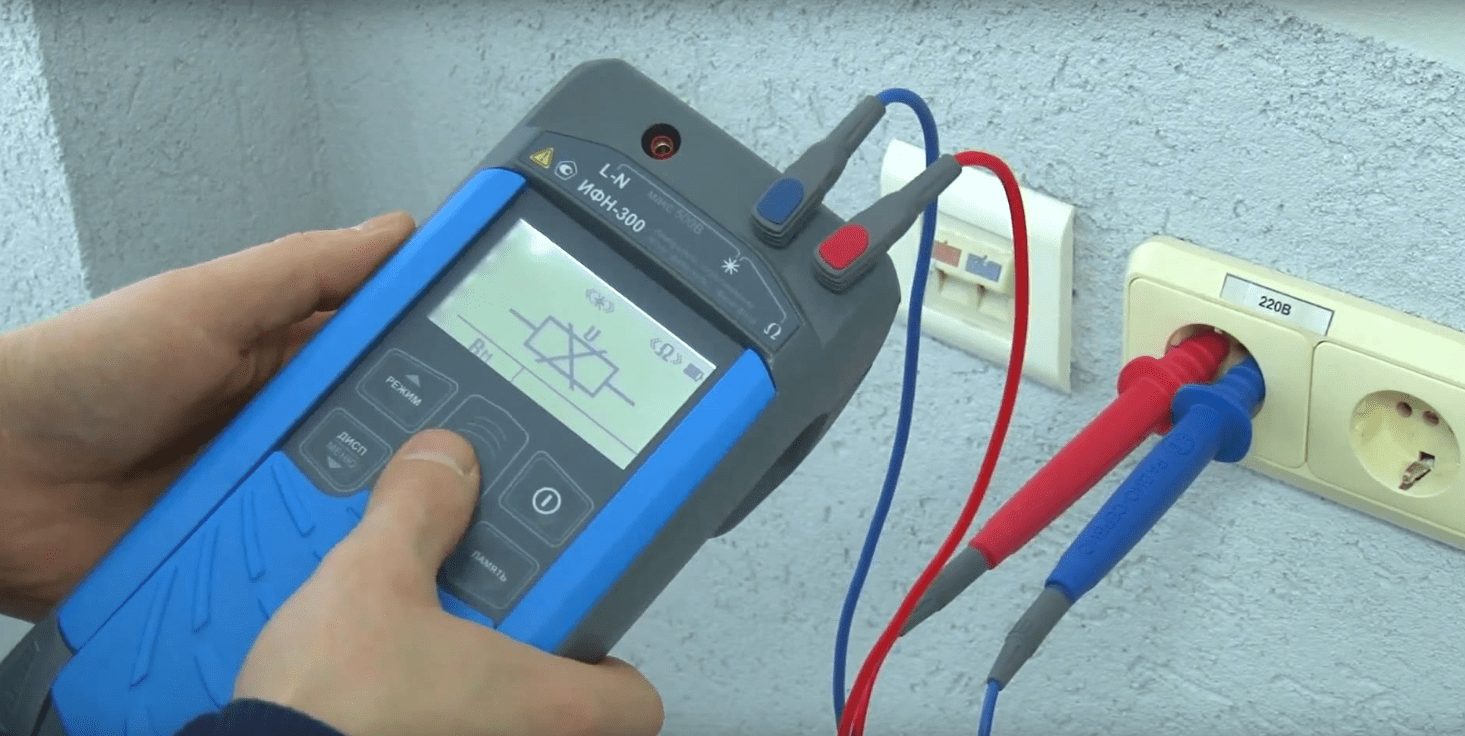

Это наиболее распространенный, точный и безопасный метод, применяемый сегодня профессиональными электролабораториями. Современные приборы (такие как Metrel MI 3102H, Sonel MZC-300, ИФН-200) автоматически вычисляют полное сопротивление петли и сразу показывают расчетный ток КЗ.
Принцип работы: Прибор на короткое время создает в контролируемой цепи искусственное короткое замыкание через калиброванное внутреннее сопротивление. Анализируя падение напряжения в сети в момент подключения нагрузки, микропроцессор устройства вычисляет полное сопротивление петли и по формуле Iкз = U / Z выдает значение ожидаемого тока короткого замыкания.
Порядок измерений:
- Определение точки измерения: Замер производится в самой удаленной от источника питания и защитного автомата точке контролируемой линии. Это может быть штепсельная розетка, клемма стационарного электроприемника или контакты в распределительной коробке. Именно в этой точке сопротивление петли будет максимальным, а ток КЗ — минимальным, что обеспечивает наихудший, но проверочный сценарий.
- Подготовка прибора: Проверяется исправность и поверка прибора, выбираются соответствующие режимы измерения (например, «loop»).
- Подключение: Щупы прибора подключаются к фазному и нулевому проводникам (схема C-N) или к фазному и защитному PE-проводнику (схема C-PE) в зависимости от цели измерения.
- Проведение замера: Нажатием кнопки «Test» инициируется процесс измерения. Прибор проводит все вычисления автоматически и выводит на дисплей значения:
- Z— полное сопротивление петли (в Омах).
- Iкз (или ISC)— ожидаемый ток короткого замыкания (в Амперах).
2. Метод амперметра-вольтметра с понижающим трансформатором
Этот метод является одним из самых старых, но достаточно точных. Он применяется в случаях, когда использование специализированных приборов невозможно или нежелательно (например, в особо опасных условиях). Его основное преимущество — отсутствие создания тока КЗ в рабочей сети.
Суть метода: В отключенную от напряжения цепь последовательно включается понижающий трансформатор (например, на 12-36 В) и нагрузочное сопротивление. С помощью вольтметра и амперметра измеряются напряжение и ток в созданной цепи. Сопротивление петли вычисляется по формуле R = U / I. Поскольку напряжение низкое, метод безопасен, но требует больше времени и дополнительного оборудования.
3. Метод короткого замыкания проводников
Данный метод, при котором производится непосредственное короткое замыкание фазного и нулевого проводников через амперметр, является потенциально опасным и сегодня практически не применяется. Он требует высочайшей квалификации персонала и соблюдения строжайших мер безопасности.
Оборудование для измерения параметров петли фаза-ноль
Для проведения измерений используется широкий спектр приборов, от советских классических моделей до современных многофункциональных устройств.
Таблица: Основные типы приборов для измерения петли фаза-ноль
| Модель прибора | Краткое описание и особенности |
| ИФН-200 | Высокотехнологичный прибор с микропроцессором. Измеряет активное и реактивное сопротивление. Точность до 3%, функция памяти. Автоматически определяет диапазон измерений. |
| Sonel MZC-300 | Многофункциональный электронный прибор. Проводит измерения в сетях до 0,5 кВ. Совместим с ПК через Bluetooth, позволяет создавать базы данных. |
| Metrel MI 3102H | Современный многофункциональный прибор, широко используемый электролабораториями. Позволяет измерять сопротивление петли, параметры УЗО, сопротивление изоляции и другие характеристики. |
| M-417 | Прибор советского производства, но до сих пор находящийся в эксплуатации. Измеряет сопротивление в диапазоне 0.1 — 2.0 Ом. Оснащен базовой защитой от перегрева. |
| ВА-2 (M-416) | Классический омметр, долгое время бывший основным прибором для подобных измерений. Требует отключения напряжения и использования внешнего источника питания. |
Выбор конкретного прибора зависит от задач, частоты проведения измерений, требуемой точности и бюджета. Однако для регулярной профессиональной деятельности предпочтение отдается современным цифровым устройствам, которые обеспечивают безопасность, точность и скорость работы.
Оценка результатов измерений и составление протокола
После проведения замеров, полученные данные подвергаются тщательному анализу, и на их основе формируется официальный документ — протокол испытаний.
Анализ результатов
- Сравнение с допустимыми значениями: Рассчитанный ток короткого замыкания (Iкз) сравнивается с током срабатывания аппарата защиты. Например, для автоматического выключателя С16 (с характеристикой «C» и номиналом 16А) ток мгновенного расцепителя составляет от 80 до 160А. С учетом требований ПТЭЭП, Iкз должен быть не менее 1,1 * 160А = 176А. Если измеренный ток КЗ составляет, к примеру, 299А (как в примере из), это означает, что автомат гарантированно сработает.
- Проверка времени отключения: Если ток КЗ незначительно превышает уставку, может потребоваться дополнительная проверка по время-токовым характеристикам (ВТХ) автомата для определения точного времени отключения.
- Выявление причин несоответствия: Если сопротивление петли слишком велико, а ток КЗ недостаточен, анализируются возможные причины: большая длина линии, малое сечение проводников, плохие контакты.
Протокол измерений
Протокол является юридическим документом, который может быть предоставлен контролирующим органам (Ростехнадзор, Пожарная инспекция). Он должен содержать:
— данные об объекте испытаний и заказчике;
— основание для проведения работ (приказ, план-график ППР);
— климатические условия во время измерений (температура, влажность);
— перечень использованных приборов с указанием их типов, заводских номеров и даты поверки;
— схему или описание точек измерений;
— таблицу с результатами: точку измерения, измеренное сопротивление (Z), расчетный ток КЗ (Iкз), тип и номинал аппарата защиты, вердикт о соответствии/несоответствии;
— заключение по результатам испытаний;
— подписи ответственных исполнителей.
На основании протокола и выявленных дефектов составляется дефектная ведомость с рекомендациями по устранению недостатков (например, замена автомата на устройство с другой характеристикой, уменьшение номинала автомата, устранение плохих контактов, замена участка кабеля на проводник большего сечения).
Частые проблемы и пути их решения
На практике часто встречаются ситуации, когда результаты измерений не соответствуют нормативным требованиям.
1. Слишком большое сопротивление петли и малый ток КЗ
Причины:
— большая протяженность кабельной линии. Это типично для сельской местности, садоводческих товариществ, где линии 0,4 кВ имеют длину 1-2 км при небольшом сечении проводов;
— малое сечение жил кабеля на отдельных участках или на всей линии;
— плохие (окисленные, подгоревшие) контакты в соединениях, клеммах щитов, распределительных коробках.
Решение:
— установка автомата с более жесткой характеристикой. Самый простой и экономичный способ. Замена распространенного автомата с характеристикой «C» на автомат с характеристикой «B». У последнего срабатывание происходит при токе Iкз = (3…5 * Iном), что в 2 раза ниже, чем у характеристики «C». Например, для автомата на 25А потребуется ток не 275А, а около 137А;
— уменьшение номинала автомата (при условии, что он все еще обеспечивает защиту линии от перегрузки);
— устранение дефектных контактов — подтяжка клемм, очистка контактных поверхностей, замена дефектных соединений;
— замена кабеля на проводник большего сечения — наиболее радикальный и дорогостоящий, но и самый эффективный метод.
2. Неправильный подбор аппаратов защиты
Причина: Электромонтаж выполнен без предварительных расчетов и проекта, в результате чего установлен автомат с завышенным номиналом или неподходящей время-токовой характеристикой.
Решение: Провести расчеты и заменить аппарат защиты на корректно подобранный.
Меры безопасности при проведении измерений
Работы по измерению сопротивления петли фаза-ноль связаны с повышенной опасностью, так как часть методов предполагает создание искусственного короткого замыкания в действующей электроустановке.
Основные меры предосторожности:
- Квалификация персонала: к измерениям допускаются лица, прошедшие специальное обучение и имеющие допуск по электробезопасности не ниже III группы.
- Использование СИЗ: обязательно использование диэлектрических перчаток, ковриков и инструмента с изолированными ручками.
- Контроль условий окружающей среды: запрещается проводить измерения при относительной влажности воздуха выше 65-70%, а также в помещениях с присутствием легковоспламеняющихся газов или жидкостей, так как при создании КЗ возможно искрообразование.
- Визуальный осмотр и подготовка: перед измерением необходимо провести внешний осмотр электроустановки, убедиться в надежности соединений, отсутствии видимых повреждений изоляции.
- Соблюдение методики: неукоснительно следовать инструкции к измерительному прибору и утвержденной методике проведения работ.
Заключение
Петля фаза-ноль — это не просто абстрактное электротехническое понятие, а реальный контур, от параметров которого напрямую зависит жизнь людей и сохранность имущества. Регулярные и качественные измерения сопротивления этой петли позволяют убедиться в способности защитной автоматики выполнить свою главную функцию — вовремя отключить аварийный участок и предотвратить развитие аварии. Проведение этих работ следует доверять только аккредитованным электролабораториям, имеющим необходимое оборудование и квалифицированный персонал. Помните, что экономия на качественных электромонтажных работах и регулярных проверках может привести к катастрофическим последствиям, тогда как грамотный подход к организации электрохозяйства обеспечивает долговременную и безопасную эксплуатацию любого объекта.
