«Фаза», «ноль» и «земля»- что это… Хотите разобраться? А это, не что иное, как жаргонная лексика. Итак, справедливости ради, назовем вещи своими именами…
Thank you for reading this post, don't forget to subscribe!Терминология.
Фазный проводник («фаза»)— линейный проводник, который используется в электрической цепи переменного тока.
Нейтральный проводник («ноль»)-проводник, который электрически присоединен к нейтральной точке (средней точке электрической системы переменного тока) и используется для передачи электрической энергии. При этом, его потенциал в нормальном эксплуатационном режиме равен, либо близок к нулю.
Заземляющий проводник («земля»)— проводник, который выполняет защитную функцию. Он используется для защитного заземления.
Защитное заземление— это намеренное соединение точки электросети, или электроустановки, с заземляющим устройством.
Заземляющее устройство— устройство, представляющее собой совокупность заземляющего проводника и заземлителя, либо нескольких проводников.
Заземлитель— проводящая часть, либо несколько соединённых проводящих частей, контактирующих с землёй непосредственно или через какую либо транзитную, промежуточную проводящую среду.
Идентификация проводников.
Идентифицировать «Фаза», «ноль» и «земля» достаточно просто используя указанную таблицу. Но насколько можно полагаться на добропорядочность электриков, прокладывающих проводку…
Идентифицировать проводник можно при помощи различных приспособлений отвертки-индикатора, мультиметра и т.д. Но эти приспособления есть не у каждого. На помощь придет самое простое приспособление, которое применяется очень давно, и есть практически у каждого под рукой. Состоит оно из обыкновенной лампы накаливания, патрона и двух проводников, присоединенных к клеммам патрона.
Для получения желаемого результата необходимо один из проводников заземлить, допустим, присоединить к радиатору отопления. Далее поочередно необходимо присоединять свободный проводник к исследуемой жиле. При загорании лампы можно сделать вывод, что жила-фазный проводник.
Электрические цепи: однофазная и трехфазная.
В первую очередь, необходимо отметить, что электрический ток, как упорядоченное движение заряженных частиц, может быть как постоянным (не изменяющийся во времени), так и переменным (величина которого, как собственно и направление, меняется с течением временного промежутка).
Источниками постоянного тока являются батарейки и аккумуляторы. Переменный ток подается при помощи электрических сетей к потребителям в квартирах и промышленных предприятиях.
Разберемся с таким понятием, как электрическое напряжение. Электрическое напряжение— скалярная физическая величина, которая равна отношению работы по перемещению электрического заряда между двумя точками цепи к величине этого заряда. Обозначается буквой U, измеряется в вольтах (В). Всем известная формула: U= A/q, где А- работа по перемещению электрического заряда, q- величина электрического заряда. Следует отметить, что напряжение равно разности потенциалов только в том случае, если рассматриваемый участок цепи не содержит источник тока (ЭДС = 0). Измеряют напряжение вольтметром.
Самый простой пример электрической сети переменного тока- однофазная. Она включает в себя одну «фазу», «землю» и «ноль».

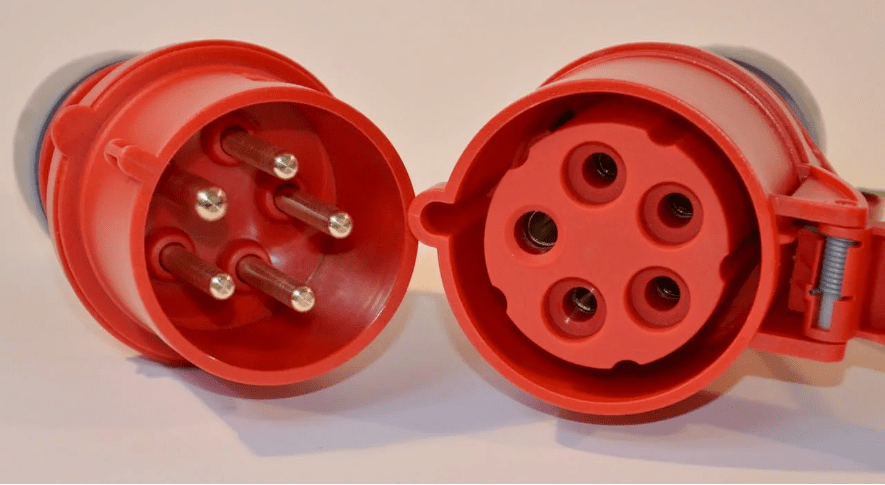

Самой же эффективной для передачи электроэнергии на расстояние является трехфазная электрическая сеть. Она включает в себя соответственно три «фазы», один «ноль» и естественно «землю». Такой тип сетей используется для подачи электрической энергии к жилым кварталам. Непосредственно перед попаданием в квартиры, электрический ток делится на фазы.
Напряжение между «фазами» называют линейным, его значение соответствует 380/400 вольтам, а между «фазой» и «нулём»- фазным, и оно соответствует 220/230 вольтам. В реальности значения напряжений имеют отклонения в 5-20 вольт.
Такая электрическая сеть позволяется эксплуатировать как простые бытовые приборы, так и более мощные, которые требуют 380/400 вольт.
