Опалубка: руководство по выбору, монтажу и эксплуатации в современном строительстве

Опалубка — это технологический прорыв, который превратил бетон в универсальный «строительный пластилин». Без неё невозможно возведение небоскрёбов, мостов или даже садовой дорожки. В этой статье мы раскроем все аспекты опалубки: от выбора материалов до мнений инженеров с 20-летним стажем. Вы узнаете, как избежать фатальных ошибок, сэкономить до 40% бюджета и создать идеально ровные стены.

Thank you for reading this post, don't forget to subscribe!

Сферы применения опалубки: От фундаментов до космических ангаров

Опалубка — это не просто доски и фанера. Сегодня её используют в проектах, где точность измеряется миллиметрами, а нагрузки — тысячами тонн.

1. Гражданское строительство

• Фундаменты:
  Пример: При заливке плитного фундамента для ТЦ «Мегаполис» (Москва) использовалась стальная щитовая опалубка с гидравлическим приводом. Толщина плиты — 1.2 м, площадь — 8 000 м².
• Стены:
  Инновация: Скользящая опалубка для 40-этажных ЖК — бетонирование и подъем системы идут непрерывно (до 3 м/сутки).

2. Промышленные объекты

• Дымовые трубы ТЭЦ:
  Технология: Переставная опалубка с лебедками. Диаметр — 12 м, высота — 150 м.
• Резервуары для нефти:
  Особенность: Криволинейные алюминиевые щиты с радиусной регулировкой.

3. Инфраструктура

• Мосты:
  Кейс: Вантовый мост в Крыму — консольная опалубка выдерживала ветровые нагрузки до 25 м/с.
• Тоннели:
  Решение: Туннельная опалубка с интегрированной системой виброуплотнения бетона.

4. Архитектурные шедевры

• Музей Гуггенхайма (Бильбао):
  Секрет: 3D-опалубка из пенополистирола, вырезанная роботами-манипуляторами.

Материалы для опалубки: 7 вариантов для любого бюджета

Выбор материала для опалубки — это баланс между прочностью, стоимостью и требованиями к качеству бетонной поверхности. Каждый материал имеет свою специфику, которая определяет его применение в разных типах проектов. Рассмотрим все нюансы, опираясь на реальные кейсы и технические стандарты.

1.Дерево (доски, брус)

Специфика:

• Применение:Частное малоэтажное строительство (фундаменты, садовые дорожки, заборы).
• Толщина:Для стен до 30 см — доски 25–30 мм; для массивных конструкций — 40–50 мм.
• Обработка:Обязательна пропитка антисептиками (например, NEOMID 430) для защиты от гниения.

Пример:
При возведении коттеджа в Подмосковье использовались сосновые доски 30 мм. Из-за высокой влажности древесины (18%) щиты деформировались, что привело к неровностям фундамента. Решение — сушка досок до влажности 12% и усиление раскосами через 1 м.

Рекомендации:

• Используйте обрезную доску 2-го сорта без сучков.
• Для гладкой поверхности бетона обейте щиты рубероидом или пленкой.
• Не применяйте для перекрытий толщиной > 20 см — высок риск прогиба.

2.Ламинированная фанера

Специфика:

• Классы ламинации:
  • Film-Faced WBP(водостойкая) — до 30 циклов.
  • Phenolic Coated(с фенольным покрытием) — до 50 циклов.
• Толщина:12–21 мм. Для стен высотой 3 м — 18 мм.

Пример:
На стройплощадке ЖК «Алые Паруса» (Санкт-Петербург) фанера 18 мм с фенольным покрытием выдержала 45 циклов без потери качества поверхности. Экономия на материалах составила 22% по сравнению со сталью.

Рекомендации:

• Выбирайте фанеру с маркировкой EN 636-3(для влажных условий).
• После каждого цикла очищайте поверхность металлическим скребком.
• Не используйте при температуре ниже -15°C — ламинация трескается.

3.Сталь

Специфика:

• Применение:Промышленные объекты, мосты, высотные здания.
• Толщина листа:2–3 мм. Для колонн — усиленные ребра жесткости (шаг 30 см).
• Защита:Оцинковка или порошковая покраска для предотвращения коррозии.

Пример:
При строительстве моста через Волгу использовалась стальная опалубка с гидравлическим приводом. Щиты толщиной 3 мм выдержали давление бетона марки М500 (8,5 кН/м²) без деформаций.

Рекомендации:

• Для объектов в прибрежных зонах (Крым, Сочи) выбирайте нержавеющую сталь AISI 304.
• Смазывайте щиты эмульсией TRAYCALдля облегчения демонтажа.
• Проверяйте геометрию после каждых 50 циклов лазерным нивелиром.

4.Алюминий

Специфика:

• Преимущества:Легче стали на 60%, устойчив к коррозии.
• Недостатки:Менее прочен — не подходит для нагрузок > 70 кН/м².
• Применение:Бассейны, тонкостенные перекрытия, объекты с частым перемещением опалубки.

Пример:
На стадионе «Лужники» алюминиевые щиты системы Doka позволили сократить время монтажа на 40% благодаря весу 15 кг/м² (против 25 кг/м² у стали).

Рекомендации:

• Используйте подпорные рамы из стали для компенсации гибкости алюминия.
• Избегайте контакта с известью — она вызывает коррозию.
• Оптимальный выбор для объектов с архитектурным бетоном (класс поверхности А3).

5.Пластик (ABS, полипропилен)

Специфика:

• Гибкость:Может формоваться в радиусные элементы (минимальный радиус — 0,5 м).
• Термостойкость:Выдерживает температуру бетона до +60°C.
• Применение:Криволинейные фасады, колонны сложной формы, ландшафтный дизайн.

Пример:
При создании волнообразного фасада ТРЦ «Океан» (Владивосток) использовалась пластиковая опалубка с ЧПУ-гибкой. Точность радиуса — ±2 мм.

Рекомендации:

• Для многоразового применения выбирайте армированный стекловолокном пластик.
• Не допускайте ударов — материал хрупок при -20°C.
• Используйте смазку на силиконовой основе для сохранения глянцевой поверхности бетона.

6.Пенополистирол (несъемная опалубка)

Специфика:

• Теплоизоляция:Коэффициент λ = 0,033 Вт/(м·К) — в 15 раз лучше бетона.
• Монтаж:Блоки соединяются системой «шип-паз» и армируются вертикальными стержнями.
• Ограничения:Максимальная высота — 3 этажа.

Пример:
В ЖК «Экодом» (Екатеринбург) стены из пенополистирольной опалубки сократили расходы на отопление на 35%. Толщина блоков — 150 мм, бетон — М300.

Рекомендации:

• Устанавливайте распорки через каждые 1,5 м для предотвращения смещения блоков.
• Не используйте при влажности бетона > 70% — пенополистирол впитывает воду.
• Для защиты от грызунов облицуйте стены штукатуркой с металлической сеткой.

7.Стеклопластик

Специфика:

• Прочность:Сравнима со сталью при весе в 4 раза меньше.
• Химическая стойкость:Не подвержен коррозии в агрессивных средах (химзаводы, очистные сооружения).
• Стоимость:Выше алюминия на 20–30%, но срок службы — 25+ лет.

Пример:
На заводе «ХимПром» (Нижний Новгород) стеклопластиковая опалубка выдержала контакт с кислотными испарениями без деформаций.

Рекомендации:

• Идеален для объектов с требованиями к электромагнитной нейтральности (лаборатории, медицинские центры).
• Используйте винты из нержавеющей стали для сборки — обычные метизы разрушают материал.

Итоговая таблица выбора материала:

Критерий	Лучший материал	Пример применения
Бюджетное строительство	Дерево	Фундамент гаража
Высокая оборачиваемость	Ламинированная фанера	Многоэтажный жилой комплекс
Сверхнагрузки	Сталь	Мостовые опоры
Сложная геометрия	Пластик	Архитектурные фасады
Энергоэффективность	Пенополистирол	Утепленные коттеджи
Агрессивные среды	Стеклопластик	Химические производства
Скорость монтажа	Алюминий	Коммерческие центры

Экспертное заключение:
Выбор материала зависит не только от бюджета, но и от параметров проекта. Например, для криволинейных стен в условиях ограниченного времени пластик предпочтительнее стали, а для многоразового использования в промышленности — стеклопластик. Всегда запрашивайте у поставщика паспорт материала: в нем должны быть указаны предельные нагрузки, условия хранения и срок службы.

Разновидности опалубки по форме: Технологии для простых и сложных архитектурных решений

Форма опалубки определяет не только геометрию бетонной конструкции, но и сложность проекта, скорость монтажа и бюджет. Современные технологии позволяют создавать элементы от классических прямоугольных колонн до футуристических сфер и гиперболических параболоидов. Рассмотрим все типы форм, их применение и инновационные решения.

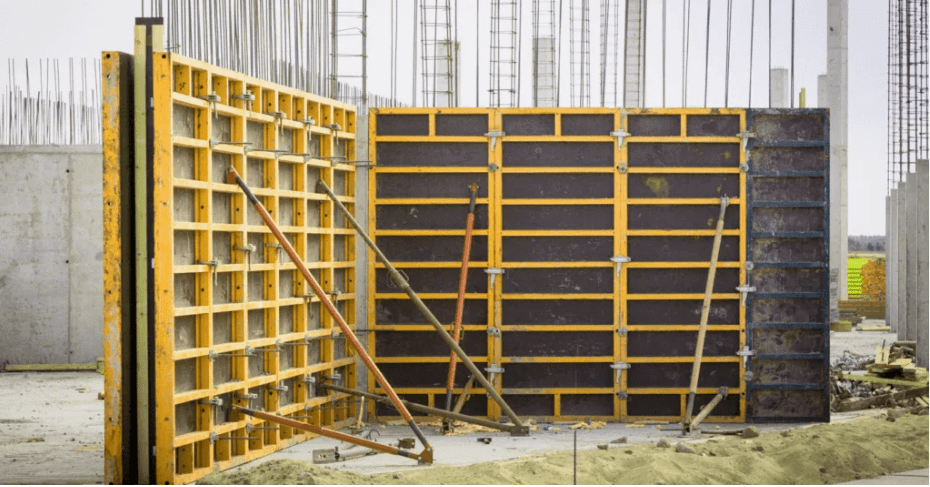

1.Плоскостная опалубка

Описание: Системы с плоскими щитами для создания стен, перекрытий, фундаментов.
Конструкция:

• Щиты:Стандартные размеры (1.2×2.4 м, 0.6×2.4 м) из стали, алюминия или фанеры.
• Крепеж:Клиновые замки, шпильки, унивилки.

Примеры применения:

• ЖК «Ленинградский» (Москва):
  Использовались крупнощитовые стальные системы Peri для стен толщиной 40 см. Щиты соединялись под углом 90° с точностью ±1 мм.
• Складской комплекс в Новосибирске:
  Алюминиевая опалубка Doka с телескопическими стойками позволила залить перекрытия площадью 5 000 м² за 14 дней.

Преимущества:

• Быстрый монтаж (до 200 м²/день).
• Подходит для типовых проектов.

Ограничения:

• Не подходит для криволинейных поверхностей.

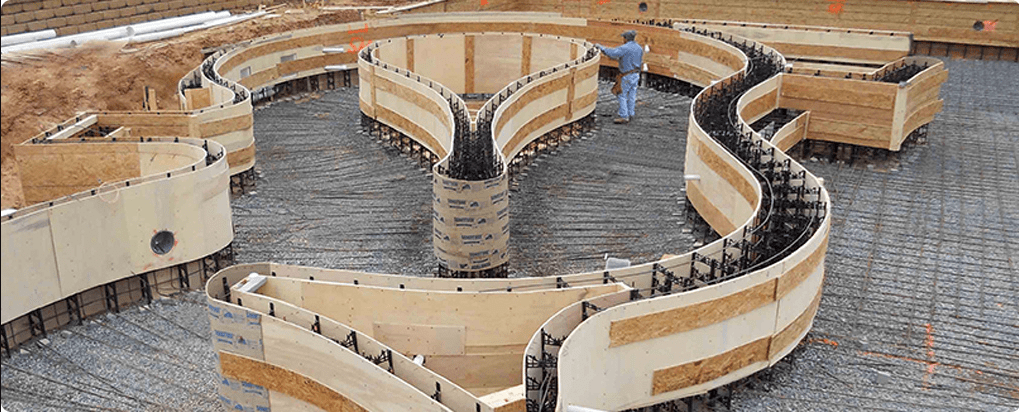

2.Криволинейная опалубка

Описание: Системы для создания арок, волн, радиусных стен и колонн.
Технологии:

• Гибкие щиты:Пластик или фанера с продольными пропилами (шаг 10 см) для изгиба.
• Сегментные элементы:Стальные или алюминиевые модули, соединяемые под заданным углом.

Примеры применения:

• Аквапарк «Карибия» (Сочи):
  Волнообразные стены созданы с помощью пластиковой опалубки с радиусом изгиба 3–7 м. Каждый щит гнули на месте с помощью термофена.
• Храм Святой Троицы (Санкт-Петербург):
  Арочные своды высотой 12 м отлиты в стальной сегментной опалубке. Радиус арки — 8 м, шаг сегментов — 30 см.

Рекомендации:

• Для радиусов < 1 м используйте стеклопластик.
• При изгибе фанеры минимальный радиус = 100×толщина листа (для 18 мм — 1.8 м).

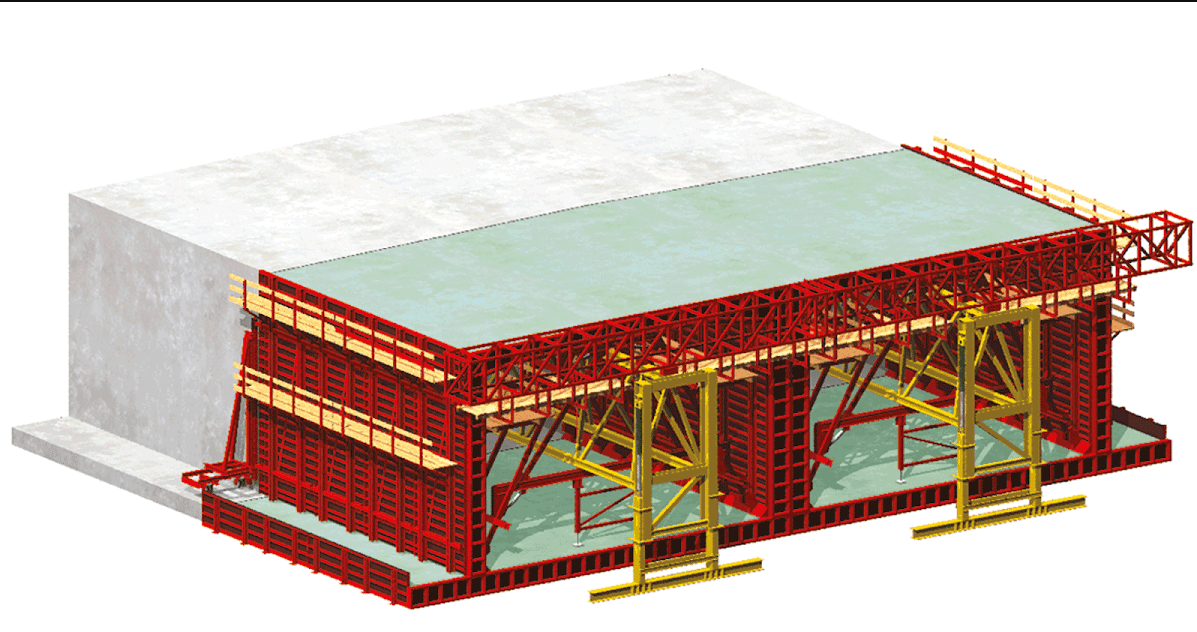

3.Объемно-переставная опалубка

Описание: 3D-системы для одновременной заливки стен и перекрытий.
Конструкция:

• П-образные блоки:Собираются в единую форму для стен и примыкающих плит.
• Гидравлические домкраты:Поднимают опалубку после схватывания бетона.

Примеры применения:

• Труба ТЭЦ-26 (Москва):
  Высота — 240 м. Опалубка поднималась домкратами со скоростью 1 м/час. Толщина стен — от 50 см (внизу) до 20 см (на вершине).
• Силосные ямы в Ростове-на-Дону:
  Круглые емкости диаметром 8 м заливались за один цикл с точностью окружности ±3 мм.

Преимущества:

• Сокращение сроков на 30% за счет монолитной заливки.

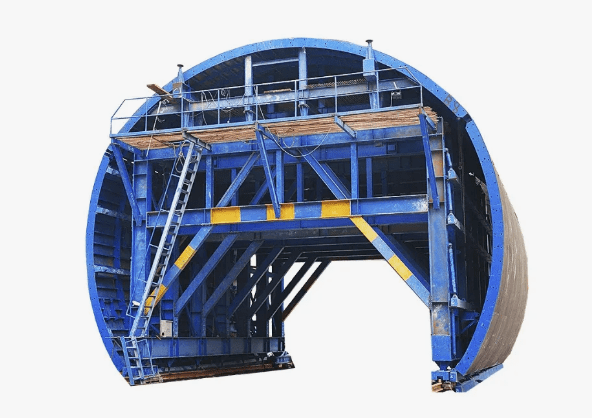

4.Туннельная опалубка

Описание: Готовые модули для массового строительства идентичных секций (тоннели, метро, бункеры).
Конструкция:

• Стальные кассеты:Длина до 12 м, вес до 15 тонн.
• Рельсовые системы:Для перемещения кассет краном.

Примеры применения:

• Тоннель под Невой (Санкт-Петербург):
  Кассеты длиной 10 м позволили заливать по 20 м конструкции в сутки.
• Хранилище ядерных отходов (Красноярск):
  Опалубка с свинцовой прослойкой для радиационной защиты.

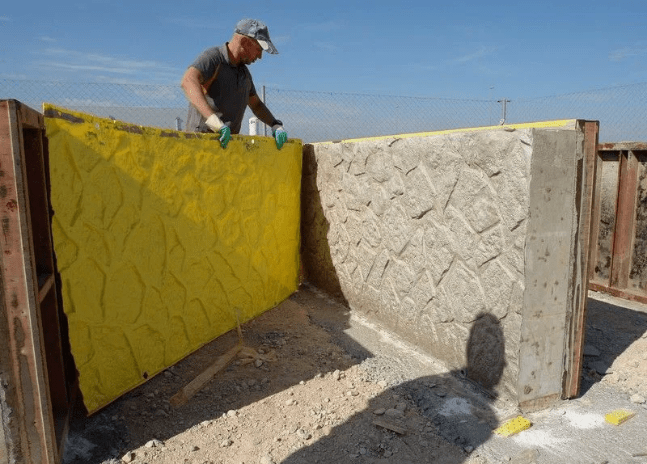

5.Архитектурная (декоративная) опалубка

Описание: Создание фактурных поверхностей: «скала», «дерево», геометрические узоры.
Технологии:

• Силиконовые матрицы:Повторяют текстуру натуральных материалов.
• Лазерная гравировка:Для сложных орнаментов (например, готические узоры).

Примеры применения:

• Фасад музея «Зарядье» (Москва):
  Бетон с текстурой «рваный камень» создан с помощью полиуретановых форм.
• Колонны в ТЦ «Галерея» (Екатеринбург):
  Рисунок «древесные кольца» нанесен фрезерованными щитами из МДФ.

Стоимость:

• Матрицы под заказ — от 15 000 руб./м².

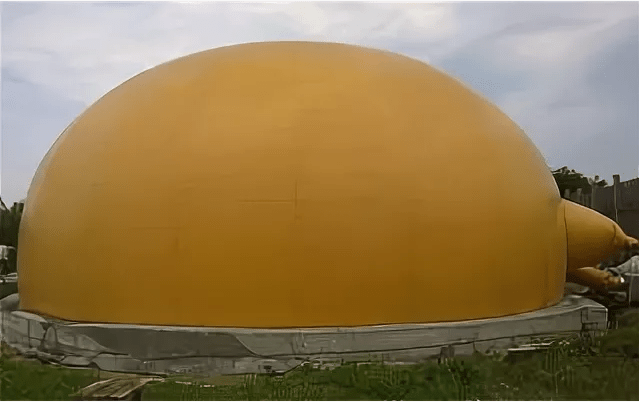

6.Пневматическая опалубка

Описание: Надувные конструкции из армированного ПВХ или каучука.
Применение:

• Купола диаметром до 50 м.
• Сводчатые потолки.

Пример:

• Цирк-шапито в Казани:
  Купол высотой 15 м залит по надувной опалубке. Давление внутри — 0.3 атм, время надува — 2 часа.

Преимущества:

• Минимальный вес (1.5 кг/м²).
• Подходит для объектов без несущих стен.

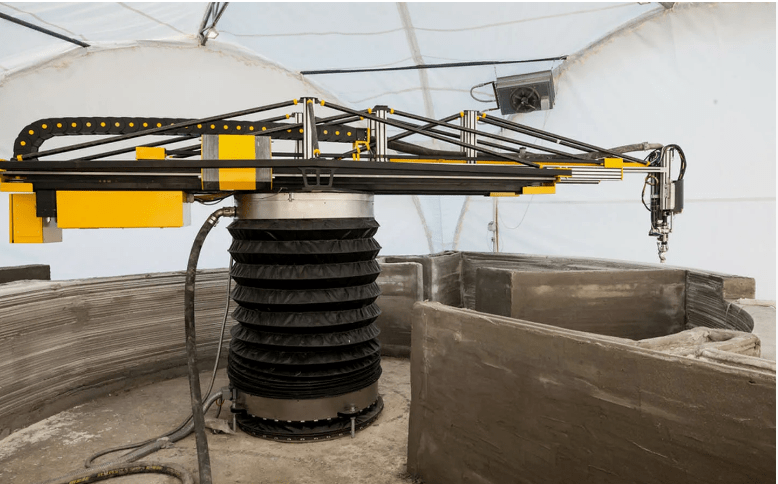

7.Роботизированная опалубка

Описание: 3D-печать или сборка форм промышленными роботами.
Технологии:

• Робот-манипулятор KUKA:Печатает опалубку из бетона с точностью 0.1 мм.
• Сборка дронами:Экспериментальная технология для высотных работ.

Примеры:

• Павильон DFAB House (Швейцария):
  Стена с ячеистой структурой напечатана роботом за 12 часов.
• Мост в Амстердаме:
  Арочная опалубка собрана дронами из композитных блоков.

Сравнение видов опалубки по форме

Тип опалубки	Сфера применения	Точность	Сроки монтажа
Плоскостная	Жилые комплексы, склады	±2 мм	1–3 дня
Криволинейная	Архитектурные фасады, храмы	±5 мм	5–10 дней
Туннельная	Метро, бункеры	±10 мм	2–4 недели
Пневматическая	Купола, временные сооружения	±20 мм	1–2 дня
Роботизированная	Экспериментальная архитектура	±0.5 мм	Зависит от сложности

Экспертные рекомендации по выбору формы:

1. Для типового строительства(кварталы, офисы) — плоскостные системы.
2. Для объектов культурного наследия(церкви, музеи) — криволинейная + архитектурная опалубка.
3. Для инфраструктуры(мосты, тоннели) — туннельные или объемно-переставные системы.
4. Для экспериментальных проектов— роботизированные технологии или пневмоопалубка.

Важно: При работе с нестандартными формами всегда проводите пробную заливку. Например, на проекте небоскреба «Федерация» в Москве тестовый фрагмент фасада выявил необходимость усилить крепеж радиусных щитов на 15%.
Разнообразие форм опалубки открывает безграничные возможности для архитекторов и инженеров. Даже самые смелые идеи — от плавных органических линий до футуристических сетчатых структур — сегодня можно реализовать благодаря комбинации материалов, цифрового моделирования и роботизации. Главное — правильно рассчитать нагрузки и выбрать технологию, соответствующую бюджету и срокам.

Съемная vs несъемная опалубка

Опалубка — это не просто форма для бетона, а стратегический элемент, определяющий сроки, бюджет и эксплуатационные свойства конструкции. Съемные системы позволяют повторно использовать материалы, а несъемные — интегрировать в здание дополнительные функции (теплоизоляция, акустика, дизайн). Разберемся, когда и какую технологию выбрать, чтобы избежать переплат и технических рисков.

Съемная опалубка: Экономия за счет цикличности

Конструктивные особенности

• Материалы:Сталь, алюминий, ламинированная фанера, пластик.
• Крепеж:Клиновые замки, шпильки, стяжки, телескопические стойки.
• Оборачиваемость:От 3 циклов (дерево) до 300+ циклов (сталь с полимерным покрытием).

Преимущества

1. Многоразовость:Аренда или покупка с последующей перепродажей.
   • Пример:Компания «МонолитГрупп» сдает стальные щиты за 180 руб./м² в месяц.
2. Универсальность:Подходит для любых геометрических форм (при использовании гибких щитов).
3. Контроль качества:Возможность визуальной проверки бетона после демонтажа.

Недостатки

• Трудозатраты:Демонтаж занимает до 30% времени цикла.
• Риск повреждения бетона:Неправильный демонтаж вызывает сколы кромок.

Несъемная опалубка: Энергоэффективность + скорость

Конструктивные особенности

• Материалы:Пенополистирол, арболит, стекломагнезит, бетонные блоки.
• Монтаж:Сборка по принципу «лего» с армированием и заливкой.
• Функции:Теплоизоляция, шумоподавление, защита от влаги.

Преимущества

1. Скорость:Стена готова за 1 этап (монтаж + заливка).
   • Пример:Дом 10×10 м из пенополистирольных блоков возводится за 7 дней.
2. Энергосбережение:Коэффициент теплопроводности пенополистирола — 0.033 Вт/(м·К).
3. Сейсмостойкость:Армированные блоки выдерживают землетрясения до 7 баллов.

Недостатки

• Ограничения по нагрузкам:Не подходит для зданий выше 3 этажей.
• Экологические риски:Пенополистирол требует защиты от УФ-лучей и грызунов.

Сравнительная таблица: 7 ключевых параметров

Параметр	Съемная опалубка	Несъемная опалубка
Сроки монтажа	2–5 дней на цикл	1–3 дня (без демонтажа)
Стоимость (1 м² стены)	Аренда: 200–500 руб./мес. Покупка: 2 000–6 000 руб.	800–2 500 руб. (с материалом)
Теплоизоляция	Требуется дополнительное утепление	Встроенная (пенополистирол, арболит)
Максимальная этажность	Не ограничена	До 3 этажей
Ремонтопригодность	Доступ к стене после демонтажа	Сложный доступ к несущему слою
Экологичность	Зависит от материала (сталь экологичнее дерева)	Пенополистирол требует утилизации
Архитектурные возможности	Любые формы	Ограничены типом блоков

Рекомендации по выбору: 5 правил от инженеров

1. Выбирайте съемную опалубку если:

• Проект масштабный:Многоэтажки, мосты, промзоны.
• Нужна идеальная геометрия:Например, для колонн класса точности H1 (отклонение ±1 мм).
• Бюджет ограничен:Аренда выгоднее при строительстве 2–3 объектов в год.

Технологическая цепочка:
Монтаж → Заливка → Виброуплотнение → Демонтаж → Очистка → Повторение.

2. Выбирайте несъемную опалубку если:

• Цель — энергоэффективность:Дома с низким энергопотреблением (стандарт Passivhaus).
• Сроки «вчера»:Дачи, гаражи, склады, где нужно построить за 1 месяц.
• Сложный грунт:Например, пучинистые почвы — пенополистирол снижает давление на фундамент.

Технологическая цепочка:
Сборка блоков → Армирование → Заливка → Отделка.

Типовые ошибки и как их избежать

Для съемной опалубки:

• Ошибка:Использование деформированных щитов.
  Последствия: «Волны» на фасаде, перерасход штукатурки.
  Решение: Проверять геометрию лазерным уровнем перед заливкой.
• Ошибка:Отсутствие смазки.
  Последствия: Прилипание бетона, повреждение кромок.
  Решение: Наносить эмульсию TRAYCAL или отработанное масло.

Для несъемной опалубки:

• Ошибка:Недостаточное армирование.
  Последствия: Трещины при усадке.
  Решение: Вертикальные стержни d=12 мм с шагом 40 см.
• Ошибка:Пренебрежение гидроизоляцией.
  Последствия: Намокание пенополистирола, плесень.
  Решение: Обмазочная гидроизоляция битумной мастикой.

Инновации в технологиях

Для съемных систем:

• Умная опалубка:Датчики давления и температуры передают данные в BIM-модель.
  Пример: На стройке «Москва-Сити» сенсоры предупредили о перегрузе за 2 часа до аварии.

Для несъемных систем:

• Биоразлагаемые блоки:Опалубка из древесной стружки и мицелия, которая превращается в удобрение.
  Пример: Экодом в Финляндии, где стены после заливки заросли мхом.

Что выбрать под ваш проект?

Опалубка съемного типа — это проверенный инструмент для сложных и масштабных объектов. Несъемные системы — революция для частного строительства, где важны скорость и энергосбережение.

3 вопроса перед выбором:

1. Какие нагрузки будет нести конструкция?
2. Сколько циклов опалубки потребуется?
3. Планируете ли вы продавать/арендовать оборудование после стройки?

Совет: Для гибридных решений комбинируйте типы. Например, несъемный пенополистирол для стен + съемная алюминиевая опалубка для перекрытий.

P.S. Производители в тренде:

• Съемная:NOE (Германия), ULMA (Испания).
• Несъемная:Plastbau (Россия), Isorast (США).

Типовые ошибки: Как не превратить опалубку в «слабое звено»

1. Экономия на крепеже
   • Фатально: Использование гвоздей вместо стальных шпилек для стен толщиной >30 см.
   • Решение: Шпильки диаметром 17 мм с двойными гайками.
2. Игнорирование смазки
   • Результат: Отрыв щитов с кусками бетона.
   • Лучшие составы: Эмульсол на основе минеральных масел (цена: 150 руб./л).
3. Прогиб балок
   • Пример: При заливке перекрытия в ТРЦ «Галактика» прогнулись деревянные балки на 5 см. Убытки — 2 млн руб.
   • Формула расчета: Прогиб = (5 * q * L^4) / (384 * E * I), где:
     • q — нагрузка (кН/м),
     • L — длина пролета (м),
     • E — модуль упругости материала,
     • I — момент инерции балки.

Мнения экспертов: Тренды

Андрей Волков, технический директор PERI Russia:

«Цифровизация опалубки — это BIM-модели с датчиками давления. На объектах «Лахта Центра» сенсоры в реальном времени передавали данные о нагрузке на щиты, предотвратив 12 аварийных ситуаций».

Ольга Семенова, инженер-конструктор «Моспроекта»:

«Сейчас 60% заказчиков требуют аренду опалубки вместо покупки. Это снижает их расходы на логистику и хранение».

Вопросы и ответы: Опалубка без секретов

Вопрос: Чем опасно повторное использование фанеры?
Ответ: После 10 циклов ламинация трескается — бетон прилипает, поверхность требует шлифовки. Стоимость ремонта — от 300 руб./м².

Вопрос: Можно ли сделать опалубку из подручных материалов?
Ответ: Да, но:

• Паллеты выдержат только фундамент для сарая.
• Шифер лопнет при вибрации бетона.

Вопрос: Зачем нужна вакуумизация опалубки?
Ответ: Вакуумные маты удаляют из бетона лишнюю воду — прочность увеличивается на 20%.

Заключение: Опалубка как искусство

Опалубка — это не просто технический этап, а творческий процесс. Современные технологии позволяют создавать из бетона шедевры, которые 50 лет назад считались фантастикой. Выбирайте материалы с умом, считайте нагрузки и помните: даже самая дорогая опалубка окупится, если избежать всего одной ошибки.

Много полезного вы можете также почерпнуть в статьях: Подключение трехфазной розетки: полное руководство для профессионалов и домашних мастеров, Дренажная труба: полное руководство по выбору, монтажу и эксплуатации, Свайный фундамент: преимущества и недостатки.
