Регулировка давления воды в системе водоснабжения

Содержание

Представьте себе идеальное утро в загородном доме. Вы заходите в просторный душ, поворачиваете вентиль, и… вместо мощной, бодрящей струи из лейки вытекает тонкая, жалкая струйка, грозящая смыть шампунь только к вечеру. Знакомая ситуация? А теперь представьте обратную крайность: вы открываете кран, и система вздрагивает от мощного гидроудара, соединения труб начинают подтекать, а стиральная машина отказывается запускаться, защищаясь от скачка давления.

Добро пожаловать в мир проблем автономного водоснабжения, где регулировка давления воды — это не прихоть, а жизненная необходимость. Согласно строительным нормам и правилам (СНиП 2.04.01-85), давление должно находиться в определенных рамках, но реальность такова, что владельцам частных домов приходится самостоятельно добиваться стабильности.

В этой статье мы не просто расскажем, как «подкрутить гайку». Мы проведем вас через весь путь: от диагностики «болезней» вашей системы водоснабжения до тонкой настройки оборудования, упомянем конкретные модели, которые можно найти на Яндекс Маркете, и дадим знания, достаточные для того, чтобы вы могли чувствовать себя уверенно с манометром и отверткой в руках. Вы узнаете, какое давление должно быть в системе водоснабжения частного дома, как заставить реле давления работать на вас, а не против вас, и когда современные технологии вроде частотного преобразователя могут изменить ваше представление о комфорте.

Теория, которую нужно знать, прежде чем браться за инструмент

Прежде чем лезть в настройки автоматики, нужно понять, с чем мы имеем дело и к каким цифрам стремиться. В мире сантехники нет места гаданию — только точные измерения и знание норм.

Что такое давление и в чем его измеряют?

Давление воды в трубопроводе — это сила, с которой вода воздействует на стенки труб, соединения и запорную арматуру. Это фундаментальный параметр, определяющий работоспособность всей системы.

В России и Европе для измерения давления в водопроводе чаще всего используют две единицы:

Бар (bar). Эта единица примерно равна одной физической атмосфере.
Техническая атмосфера (атм). Она определяется как давление, создаваемое столбом воды высотой 10 метров.
На практике эти величины считают равными: 1 бар ≈ 1 атм ≈ 10 метров водяного столба ≈ 100 кПа. На манометрах вы увидите именно эти цифры.

Нормы давления: от и до

Многие домовладельцы задаются вопросом: «Какое давление воды должно быть в частном доме, чтобы все работало идеально?». Ответ кроется в компромиссе между требованиями бытовой техники и прочностью системы.

Согласно своду правил СП 30.13330.2020 (актуализированная версия СНиП 2.04.01-85), допустимые значения в точке разбора лежат в довольно широких пределах:

Для холодной воды: от 0,3 до 6 бар.
Для горячей воды: от 0,3 до 4,5 бар.

Однако эти цифры — лишь границы выживаемости системы. Оптимальным же значением для частного дома считается диапазон от 2,5 до 3,5 бар. Почему именно так?

Давайте посмотрим на минимальные требования ваших помощников по дому:

Кухонный смеситель: 1,5 бар.
Душ: 2 бар. Если напор будет слабее, вы вряд ли сможете нормально помыться.
Стиральная и посудомоечная машины: большинство моделей рассчитаны на работу от 2 бар. Производители обычно указывают минимальный порог в 0,5–1 бар, но при таком низком давлении клапаны работают на пределе, что сокращает их срок службы.
Газовый котел (двухконтурный): для нормального розжига горелки и стабильной работы теплообменника требуется не менее 2,5 бар.
Система автополива газона: здесь требования еще выше — от 4 до 6 бар.

Как видите, давление в 1,4 бар (стандартная заводская настройка включения насоса) с трудом перекрывает минимальные потребности. А давление в 4 бар, безопасное для труб, уже заставляет задуматься о прочности соединений. Поэтому настройка реле давления должна учитывать самую «требовательную» точку водоразбора в вашем доме.

Давление статическое и динамическое

Важно различать два состояния системы:

Статическое давление— это давление в системе, когда вода не разбирается (все краны закрыты). Оно показывает, какое давление создает насосная станция в «боевом» режиме ожидания.
Динамическое давление— это давление в момент пикового разбора воды (когда открыты душ, кран на кухне и работает стиральная машина). Оно всегда ниже статического. Если динамическое давление падает ниже критических отметок (менее 1,5–2 бар), значит, производительности насоса или настроек реле недостаточно для вашего домохозяйства.

Диагностика — ищем причину скачков или падения напора

Прежде чем приступать к регулировке давления, нужно понять, кто именно «виноват» в вашей конкретной ситуации. Проблема может крыться не в реле, а в совершенно другом узле. Пропустив этот этап, вы можете настроить реле идеально, но ситуация не изменится.

Если давление слабое (не хватает напора)

Симптом: из крана течет тонкая струйка, насосная станция долго набирает давление или вообще не может отключиться (работает без остановки).

Цепочка поиска причины (от простого к сложному):

Засорение фильтров. Это самая частая и самая простая проблема. Если у вас на входе в дом или перед насосной станцией стоят фильтры грубой и тонкой очистки, со временем они забиваются песком, глиной или ржавчиной. Сетчатый фильтр нужно достать и прочистить, а картриджный — заменить.
Утечки в системе. Даже небольшая капелька в сливном бачке унитаза или микротрещина в трубе может сводить на нет все усилия насоса. Проверьте все соединения, обратите внимание на звук текущей воды, когда все краны закрыты. Если счетчик воды (при его наличии) крутится, утечка точно есть.
Завоздушивание. Если вы только запустили систему после зимы или ремонта, в трубах могла образоваться воздушная пробка. Ее нужно стравить через специальные краны или просто открыть все точки водоразбора на несколько минут.
Неисправность обратного клапана. Этот клапан (обычно стоит на всасывающей линии насоса или на трубе погружного насоса) не дает воде уходить обратно в скважину или колодец. Если он засорился или сломался, вода сливается назад, и насос включается каждые 2–3 минуты, даже если вы не открывали кран.
Засорение труб. В старых стальных трубах со временем нарастает слой отложений, сужающий просвет. Решение — замена труб.
Недостаточная мощность или износ насоса. Крыльчатка насоса могла износиться песком, как наждачной бумагой, и он перестал выдавать паспортные характеристики. Либо скважина обмелела, и насосу просто не хватает воды (требуется замена на менее мощный или установка защиты от сухого хода).

Если давление скачет (насос часто включается и выключается)

Симптом: из крана вода идет рывками, насос включается с характерным щелчком даже при небольшом открытии крана, стрелка манометра дергается.

Главные виновники:

Неисправность гидроаккумулятора. Это самая распространенная причина. Гидроаккумулятор (большой синий или красный бак) должен демпфировать колебания. Если в его воздушной камере упало давление или порвалась мембрана, он перестает выполнять свою функцию.
Неправильная настройка реле давления. Слишком маленькая разница между давлением включения (Pвкл) и выключения (Pвыкл) заставляет насос запускаться и останавливаться слишком часто. Это называется «короткий цикл» и убивает двигатель насоса.
Засорение входа реле. У реле давления есть маленькое отверстие (1/4 дюйма), через которое вода давит на мембрану. Если оно забилось песком, реле перестает адекватно реагировать.

Если давление слишком высокое (аварийный риск)

Симптом: при открытии крана вода бьет с огромной силой, слышны стуки в трубах (гидроудары), подтекают резьбовые соединения.

Слишком высокий порог отключения реле. Возможно, кто-то специально или случайно затянул большую пружину до максимума.
Залипание контактов реле. Насос работает постоянно, не отключаясь, пока давление не вырастет до критических 5-6 бар и выше. Это аварийная ситуация, требующая немедленного отключения насоса от сети и замены реле.

Только проведя эту диагностику, можно переходить к целенаправленной регулировке.

Знакомьтесь — главный дирижер. Реле давления РДМ-5 и его аналоги

Сердцем автоматики любой насосной станции является реле давления. Именно оно замыкает и размыкает электрическую цепь, управляя насосом. На постсоветском пространстве и в недорогих станциях Европы королем является реле РДМ-5 производства компании «Джилекс» и его бесчисленные клоны.

Давайте разберем его устройство, так как регулировка давления в системе водоснабжения частного дома чаще всего сводится к манипуляциям именно с этим прибором.

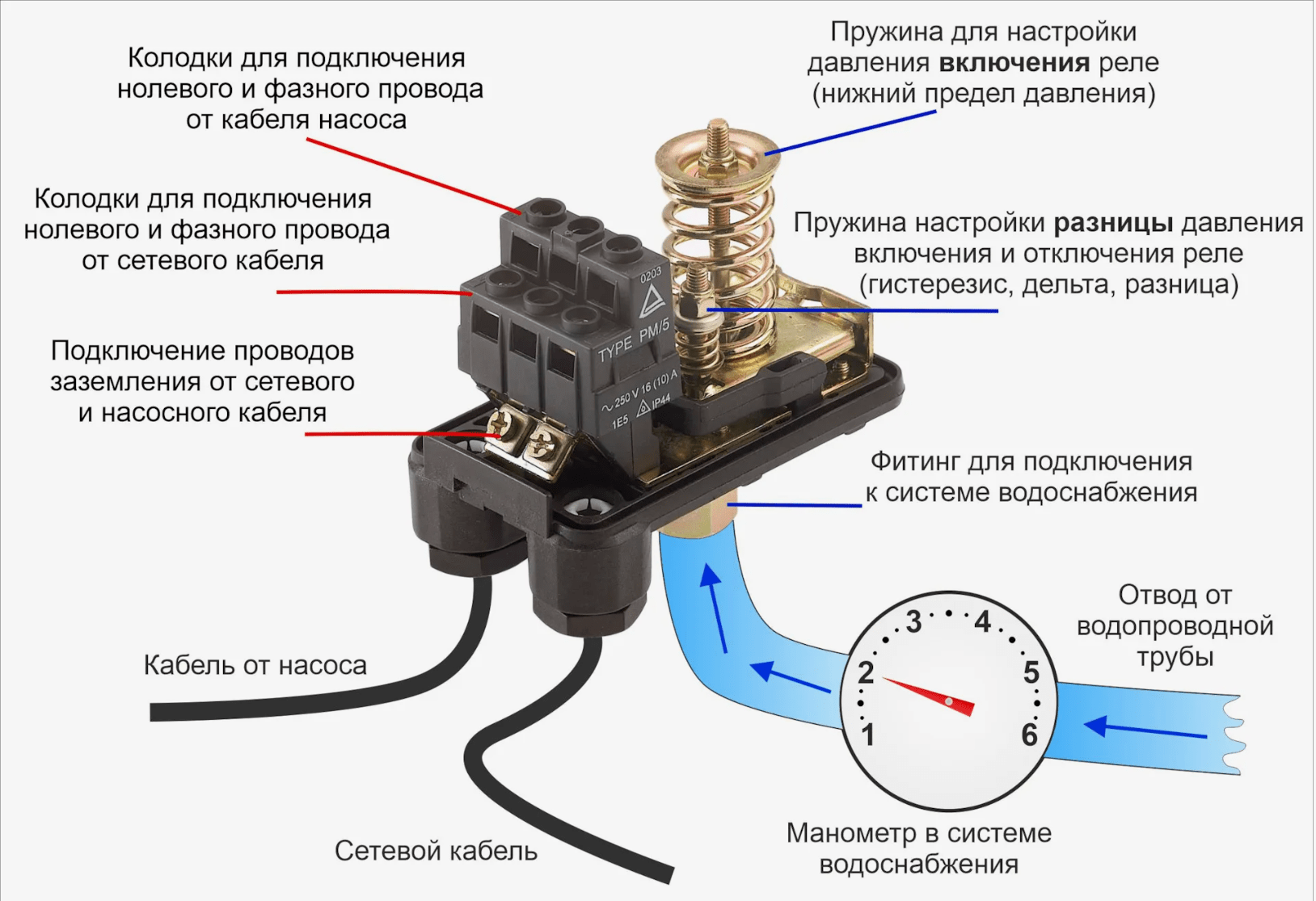

Устройство и принцип работы РДМ-5

Под пластиковым корпусом скрывается простая и надежная механика. Реле давления РДМ-5 имеет следующие ключевые элементы:

Фланец с мембраной. Снизу реле есть входное отверстие с резьбой 1/4 дюйма, которое вкручивается в пятивыводной штуцер. Внутри находится чувствительная мембрана, которая прогибается под напором воды.
Две пружины с гайками. Это главный орган управления. Они расположены под крышкой и закреплены на металлических шпильках.
- Большая пружина (обычно обозначена как «P» или имеет самую крупную гайку).Она задает давление включения насоса (нижний порог, Pвкл). Чем сильнее вы сжимаете эту пружину (закручиваете гайку по часовой стрелке), тем большее давление воды потребуется, чтобы разомкнуть контакты? Нет. Здесь важно запомнить: большая пружина отвечает за ОБА порога. Она смещает всю рабочую вилку вверх или вниз.
- Малая пружина (обозначается как «ΔP» (дельта P)). Она отвечает за разницу (дифференциал) между давлением включения и выключения. Чем сильнее вы сжимаете малую пружину, тем больше становится эта разница. Давление выключения (Pвыкл) всегда равно Pвкл + ΔP.

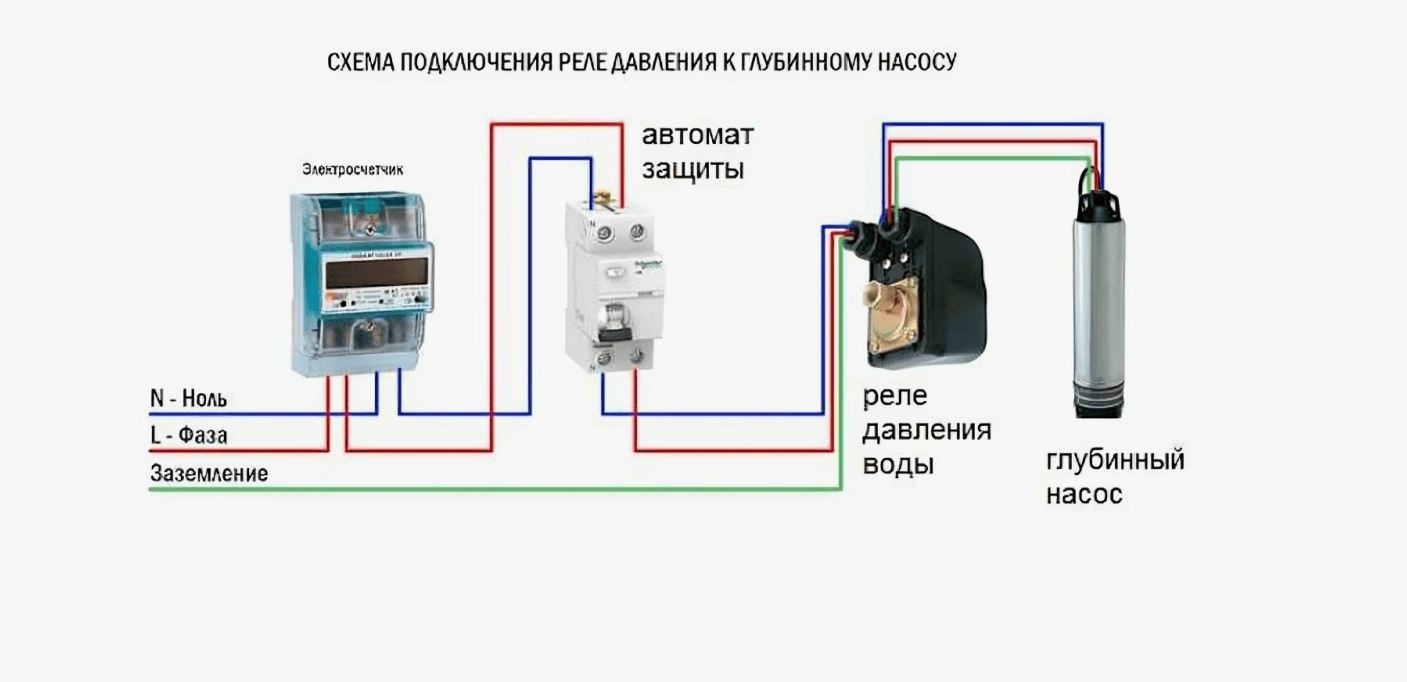

Клеммная колодка. К ней подключаются провода от сети (220В) и от насоса. Отдельно выведена клемма заземления.

Принцип работы:

Когда вы открываете кран, вода расходуется, и давление в системе падает. Мембрана реле перестает давить на шток, под действием пружин контакты замыкаются — насос включается. Вы закрываете кран — насос продолжает работать еще некоторое время, нагнетая давление в гидроаккумулятор. Как только давление достигает верхнего порога (Pвыкл), мембрана прогибается настолько, что преодолевает сопротивление пружин и размыкает контакты — насос отключается.

Заводские настройки РДМ-5, с которыми он продается в магазинах: давление включения — 1,4 бар, давление выключения — 2,8 бар . Дифференциал (ΔP) составляет 1,4 бар. Это универсальный базовый диапазон, но для комфортной жизни его, как правило, нужно корректировать.

Что еще нужно для контроля? Манометр

Настройка реле вслепую — это путь к поломке насоса или разрыву труб. Единственный прибор, которому можно доверять в этом деле — манометр.

Он должен быть установлен в системе. Идеальное место — на пятивыводном штуцере, куда также подключаются реле, гидроаккумулятор и труба от насоса. Обратите внимание на шкалу. Для бытовых систем достаточно манометра со шкалой до 6 или 10 бар, с ценой деления 0,1 бар.

Подготовка к настройке — работа над ошибками гидроаккумулятора

Многие домашние мастера совершают роковую ошибку: начинают крутить гайки на реле, не проверив состояние гидроаккумулятора. Это все равно что лечить простуду, игнорируя воспаление легких.

Гидроаккумулятор (или гидробак) — это стальная емкость, внутри которой находится резиновая груша (мембрана) для воды. Между грушей и стенками бака закачан воздух под давлением. Этот воздух и создает то самое «подпирающее» давление, обеспечивая плавность работы.

Проверка давления воздуха в баке

Перед тем как приступить к регулировке реле давления воды, необходимо привести в порядок гидроаккумулятор.

Вам понадобится: обычный автомобильный насос с манометром (или компрессор) и желательно ниппельная головка.

Пошаговая инструкция

Обесточьте насос и слейте воду из системы. Откройте самый нижний кран или воспользуйтесь специальным сливом. Вода должна полностью выйти из бака.
Найдите на корпусе гидроаккумулятора золотник (ниппель), точно такой же, как на автомобильных колесах. Обычно он спрятан под пластиковым колпачком.
Подсоедините манометр (или насос со встроенным манометром) и измерьте давление воздуха. Оно должно быть на 10% ниже, чем планируемое нижнее давление включения насоса.

Пример: Если вы хотите настроить реле так, чтобы насос включался при 2,0 бар, давление воздуха в баке должно составлять около 1,8 бар. Если вы решили оставить заводские 1,4 бар, то воздух должен быть 1,2–1,3 бар. Для стандартных настроек 1,4–2,8 бар оптимальным давлением воздуха в пустом баке будет 1,4–1,5 бар.

Если давление в баке ниже — подкачайте насосом. Если выше — стравите воздух, нажав на штырек золотника. Пренебрежение этим правилом ведет к быстрому износу мембраны и частым включениям насоса.

Выбор гидроаккумулятора: на что смотреть

На рынке представлено множество моделей. При выборе обращайте внимание на объем и материал мембраны.

GH-24N Oasis— популярная модель объемом 24 литра. Этого достаточно для семьи из 2-3 человек. Мембрана из пищевой резины EPDM, рабочее давление до 10 бар. Отличный вариант для стандартной насосной станции.
ВИХРЬ ГА-24— аналог с похожими характеристиками. Для поверхностных насосов мощностью до 1 кВт бака на 24 литра достаточно. Для более мощных агрегатов или большого дома стоит присмотреться к моделям на 50 или 100 литров.
ДЖИЛЕКС 24Г— это надежное и качественное решение для систем водоснабжения. Благодаря своей горизонтальной компоновке, он обеспечивает удобство установки и использования. Корпус гидроаккумулятора изготовлен из высококачественной нержавеющей стали, что гарантирует его долговечность и устойчивость к коррозии.

Помните: гидроаккумулятор подбирается не под размер дома, а под пиковый расход воды и мощность насоса. Чем больше бак, тем реже будет включаться насос и тем дольше он прослужит.

Пошаговая регулировка реле давления своими руками

Итак, вы проверили герметичность, прочистили фильтры и, самое главное, привели в норму давление воздуха в гидроаккумуляторе. Система готова к тонкой настройке. Для работы вам потребуется только отвертка (чтобы снять крышку реле) и рожковый ключ (чтобы вращать регулировочные гайки).

Техника безопасности: Работайте с электричеством предельно осторожно. Если вы не уверены в своих силах с электрической частью, пригласите специалиста. Обесточьте насос перед снятием крышки реле, чтобы случайно не замкнуть контакты.

Шаг 1. Определяем желаемые параметры

Исходя из главы 1, определитесь, какое давление включения и выключения вам нужно.

Pвкл (давление включения) должно быть достаточным для работы самой требовательной техники + небольшой запас. Обычно это 2,0 – 2,5 бар.
Pвыкл (давление выключения) должно быть ниже критического для ваших труб (обычно 4-5 бар) и не превышать максимальное рабочее давление насоса. Оптимальная разница между Pвыкл и Pвкл составляет 1,0 – 1,5 бар.

Возьмем для примера самый комфортный и популярный диапазон: 2,0 бар (вкл) и 3,0 бар (выкл). Дифференциал составит 1,0 бар.

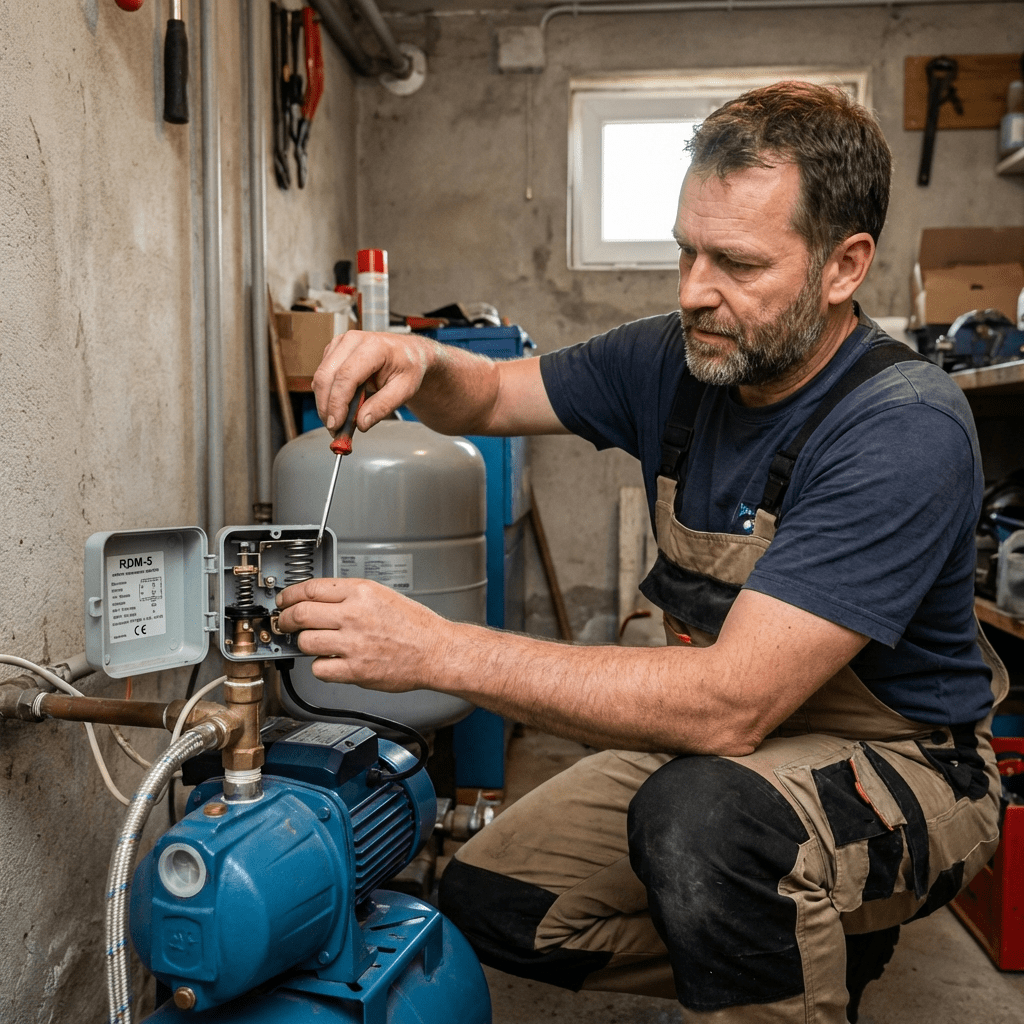

Шаг 2. Снимаем крышку и изучаем пружины

Отключите питание насоса. Снимите пластиковую крышку реле (обычно она держится на одном винте). Под ней вы увидите две шпильки с пружинами и гайками. Большая гайка — на толстой шпильке, малая — на тонкой. Запомните: большая — настройка «Грубо» (нижний порог и вместе с ним верхний), малая — настройка дифференциала.

Шаг 3. Настройка давления включения (Pвкл)

Включите насос и дайте системе набрать давление. Зафиксируйте по манометру момент отключения насоса (это текущее Pвыкл).
Слейте воду, открыв, например, кран в подвале или в ванной. Внимательно следите за манометром. Стрелка будет плавно опускаться. В тот момент, когда насос включится, запомните цифру. Это текущее Pвкл.
Если вас не устраивает Pвкл, снова обесточьте систему. Вращайте большую гайку:
- Чтобы повысить давление включения (например, с 1,4 до 2,0 бар), вращайте гайку по часовой стрелке (затягивайте пружину).
- Чтобы понизить давление включения, вращайте гайку против часовой стрелки.
- Совет: Делайте по пол-оборота, не больше. Каждое изменение проверяйте, запуская цикл заново (включили насос — дали набрать давление — слили воду и посмотрели новый порог включения).

Шаг 4. Настройка давления выключения (Pвыкл)

Когда нижний порог (Pвкл) выставлен, можно настраивать верхний. Верхний порог = Pвкл + (значение дифференциала). Дифференциал регулируется малой гайкой.

Смотрите на манометр, когда насос отключается (Pвыкл). Вам нужно, чтобы разница между Pвкл и Pвыкл стала нужной (например, 1 бар).
Если насос отключается слишком рано (Pвыкл низкое, разница маленькая) и вы хотите ее увеличить, чтобы насос работал дольше и создавал больший запас, закручивайте малую гайку по часовой стрелке.
Если насос отключается слишком поздно (Pвыкл высокое, разница слишком большая) и вы хотите ее уменьшить, откручивайте малую гайку.
Важно: нельзя поднимать верхний порог бесконечно. У реле есть физический предел (для РДМ-5 это около 5-5,5 бар). Кроме того, давление выключения всегда должно быть хотя бы на 0,5 бар меньше максимального напора, который может создать ваш насос. Иначе насос будет работать непрерывно, так как не сможет «дожать» до Pвыкл.

Шаг 5. Финальная проверка

После каждой регулировки запускайте цикл заново. Проверьте, как ведет себя система при разных режимах водоразбора: открыт один кран с холодной водой, открыты два крана, включена стиральная машина. Убедитесь, что нет резких скачков давления и насос включается/выключается плавно.

Альтернативный взгляд — регулировка давления частотным преобразователем

Классическая система «насос + гидроаккумулятор + реле давления» имеет один существенный недостаток: насос всегда работает на максимальных оборотах, а давление постоянно скачет между двумя значениями. Это не очень комфортно и не очень экономично. Современной альтернативой является использование частотного преобразователя (инвертора).

Как это работает?

Частотный преобразователь — это электронное устройство, которое меняет частоту тока, питающего двигатель насоса. Чем выше частота, тем быстрее вращается вал насоса и тем выше давление.

В систему устанавливается датчик давления. Вы задаете на преобразователе одно единственное желаемое значение, например, 3,0 бар. Датчик постоянно передает информацию в блок управления. Как только вы открываете кран, давление начинает падать на сотые доли бара. Преобразователь мгновенно реагирует: увеличивает обороты двигателя ровно настолько, чтобы компенсировать расход и удержать давление на уровне заданных 3,0 бар. Вы закрываете кран — давление пытается вырасти, но преобразователь снижает обороты до минимума, поддерживая давление в «режиме ожидания».

Плюсы и минусы частотного регулирования

Плюсы:

Идеально ровное давление. Вы можете мыться в душе, и если на кухне откроют кран, вы не почувствуете изменения напора. Температура воды не будет скакать.
Экономия электроэнергии. Насос потребляет ровно столько, сколько нужно для поддержания давления в данный момент, а не работает постоянно на полную катушку. Экономия может достигать 30-50%.
Защита от гидроударов. Плавный пуск и остановка двигателя полностью исключают резкие скачки давления.
Отсутствие гидроаккумулятора. Точнее, он может быть нужен минимального объема, так как основную функцию демпфирования берет на себя интеллектуальная электроника.

Минусы:

Высокая цена. Хороший частотный преобразователь стоит значительно дороже простого реле давления. Например, преобразователь INNOVERT PUMP IHD752P43T для мощных промышленных насосов может стоить десятки тысяч рублей, но для дома есть более доступные модели.
Сложность настройки. Для грамотной настройки инвертора желательно обладать базовыми знаниями электротехники или приглашать специалиста.
Требовательность к качеству сети. Электроника чувствительна к перепадам напряжения.

Тем не менее, для больших коттеджей с высоким комфортом проживания и мощными насосами частотное регулирование — это золотой стандарт. Для дома среднего размера вполне достаточно и грамотно настроенного классического реле.

Сложные случаи и типовые неисправности

Даже если вы идеально настроили систему, со временем могут возникнуть проблемы. Рассмотрим самые частые сценарии.

Ситуация 1: Насос перестал отключаться

Это критическая ситуация. Если манометр показывает высокое давление (например, 4-5 бар), а насос все работает, нужно немедленно отключить питание.

Причина: Залипание контактов реле или поломка механизма. Реле не размыкает цепь.
Решение: Замена реле. Ремонту такие механизмы обычно не подлежат. Пока вы ждете новое реле, можно временно управлять насосом вручную.

Ситуация 2: Насос включается слишком часто (каждые 20-30 секунд)

Классический симптом «короткого цикла».

Причина 1: Потеря воздуха в гидроаккумуляторе. Проверьте давление в баке (как описано в Главе 4). Если воздуха нет, при открытии крана давление падает мгновенно, и насос тут же включается. Подкачайте бак.
Причина 2: Разрыв мембраны в гидроаккумуляторе. Если при нажатии на золотник из него течет вода — мембрана порвана. Бак полностью заполнен водой. Требуется замена мембраны или всего бака.
Причина 3: Слишком маленькая разница между Pвкл и Pвыкл. Увеличьте дифференциал с помощью малой гайки. Например, сделайте 2,0 вкл. и 3,2 выкл.

Ситуация 3: Давление падает, когда насос не работает (система «травит»)

Вы закрыли кран, насос отключился, а через минуту стрелка манометра упала на 1-2 бара.

Причина: Обратный клапан держит плохо. Вода уходит обратно в скважину или через неисправный кран. Проверьте обратный клапан на насосе или врежьте дополнительный.

Ситуация 4: Насос включается, но давление не растет

Причина 1: Закончилась вода в источнике (скважина обмелела).
Причина 2: Сильный износ насоса.
Причина 3: Забился фильтр на всасывании (для поверхностных насосов).

Профилактика — залог долгой жизни

Чтобы настроенная система работала годами, не забывайте о простых правилах:

Контроль раз в полгода. Проверяйте давление воздуха в гидроаккумуляторе. Делайте это при отключенном и слитом насосе.
Чистка фильтров. Периодичность зависит от качества воды, но хотя бы раз в 3-6 месяцев сетчатые фильтры нужно промывать.
Визуальный осмотр. Смотрите на соединения на предмет подтеканий. Даже небольшая капель — это потеря давления и работа насоса.
Слушайте насос. Если он стал работать громче обычного или появилась вибрация, это повод задуматься о диагностике.

Заключение

Регулировка давления воды в системе водоснабжения частного дома — это не магия, а четкая техническая процедура. Теперь вы знаете, что за красивыми цифрами на манометре скрывается физика, механика и немного электричества. Вы способны самостоятельно пройти путь от диагностики до финальной настройки, опираясь на знание норм и устройства оборудования.

Мы разобрали настройку легендарного реле РДМ-5, научились «лечить» гидроаккумулятор, рассмотрели передовые методы с частотными преобразователями и даже заглянули на полки магазинов, чтобы понять, что покупать.

Подводя итог, можно вывести простую формулу комфорта:
Правильно подобранный насос + Чистые фильтры + Герметичная система + Отрегулированный гидроаккумулятор + Тонко настроенное реле давления = Стабильный напор и долговечность оборудования.

Не бойтесь экспериментировать (в разумных пределах), записывайте свои настройки, и пусть вода в вашем доме всегда течет с той силой, с какой вы этого хотите!
